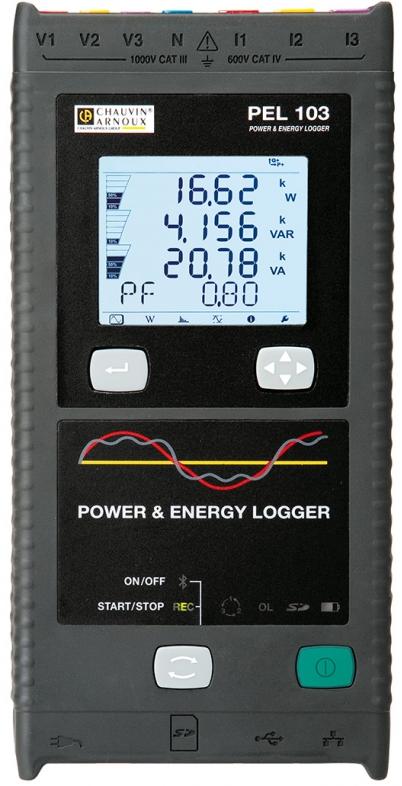

PEL 103 + MA193 záznamník kvality elektrické energie Chauvin Arnoux

Záznamník a monitor Chauvin Arnoux PEL 103 slouží k optimalizaci spotřeby elektrické energie
Přístroje PEL 103 umožňují měřit, monitorovat a dlouhodobě zaznamenávat spotřebu elektrické energie v souvislosti se snahou o snížení spotřeby a provádění energetických auditů v podnicích.
Jsou vhodné pro všechny typy instalací NN jak v sítích 50 Hz, tak v sítích palubních 400 Hz nebo stejnosměrných. Jsou schopny měřit a zaznamenávat:
U, I, P, Q, S,
cos φ, PF, tan Φ,
energii ve čtyřech kvadrantech včetně výpočtu nákladů,
THD, harmonické složky do 50. řádu.

Pro měření proudu je k dispozici 7 typů proudových sond:
Klasické proudové kleště pro střídavé proudy do 100, 240 nebo 1 200 A,
Pružné sondy typu AmpFlex a MiniFlex do 10 kA AC,
Kleště pro střídavé a stejnosměrné proudy do 100 nebo 1 400 A.

Standardně se wattmetry PEL 102 a PEL 103 dodávají se třemi pružnými sondami MiniFlex MA193 pro měření střídavých proudů od 100 mA do 10 kA. Jedná se sondy pro široké použití. Jejich velikost vystačí na většinu silových kabelů (do průměru 70 mm) nebo přípojnic. díky vysoké citlivosti je s nimi možné měřit i za transformátory proudů. Samozřejmostí zůstává, že proudové sondy lze připojovat i za chodu měřeného zařízení.

Monitory energie PEL 103 jsou velmi vhodné pro využití v projektech optimalizace spotřeby i díky schopnosti měřit energii čtyřkvadrantově, tedy indikovat jak spotřebu tak i dodávku výkonu včetně charakteru jalového výkonu (induktivní nebo kapacitní).

Díky možnosti dálkového řízení a zpracování výsledků je možné monitoring provádět z jednoho místa s komunikací přes LAN sítě, zobrazovat výsledky na PC nebo i na chytrém telefonu s využitím Bluetooth. Dodávaný software umožnít spojení s více přístroji najednou, což je výhodné např. v případě, kdy jednotlivé wattmetry jsou rozmístěny na různých místech závodu a každý je připojen do podnikové LAN.

V softwaru lze prohlížet okamžité hodnoty měření, zkontrolovat správnost zapojení na fázorovém diagramu nebo sledovat obsah harmonických
Naměřená data jsou ukládána na SD paměťovou kartu, nebo při on-line spojení po LAN přímo do PC. Standardně je přístroj dodáván s 2GB paměťovou kartou, nebo lze použít vlastní až 32GB kartu.

Základní vlastnosti záznamníku PEL 103:
TRMS měření napětí, proudu a kmitočtu
Připojení na jedno nebo třífázovou síť nebo stejnosměrný rozvod,
Čtyřřádkový LCD panel (model PEL103)
Rychlost vzorkování 128 vzorků za periodu (do paměti se uloží střední, minimální a maximální vypočtená za nastavený interval)
Rozsah vstupního napětí 1 000 V AC i DC
Jmenovitý kmitočet měřené sítě DC nebo 50, 60 a 400 Hz
3 napěťové a 3 proudové vstupy (proud ve středním vodiči je dopočítán)
Přesnost měření napětí 0,2 %
Kapacita paměťové karty je 2 GB. Vložit lze až 32GB kartu typu SecureDigital
Komunikační rozhraní USB 2.0, Ethernet a Bluetooth
Program PEL Transfer pro stahování naměřených dat, vyhodnocování měření a export do *.xls nebo do prohgramu DataView
Sledování měření v reálném čase na displeji přístroje nebo v programu PEL Transfer
Možnost připojit se k více wattmetrům současně z jednoho PC
Harmonická analýza do 50. harmonické s výpočtem THD a CF
Měření činného, jalového a zdánlivého výkonu
Měření energie ve 4 kvadrantech (induktivní nebo kapacitní, spotřeba nebo dodávka), včetně kalkulace spotřeby v korunách
Měření cos φ, tan Φ, PF

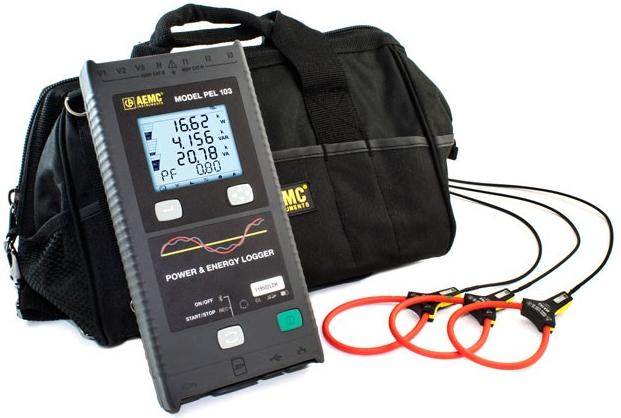

Rozsah dodávky PEL103:
4 napěťové kabely a 4 krokosvorky
Barevné kroužky pro označení konců kabelů a sond
2GB paměťová karta SecureDigital
Čtečka paměťových karet
Program PEL Transfer
USB kabel
Nylonová brašna
2 magnety pro zavěšení přístroje
Síťový napájecí kabel
MA193 proudové sondy
