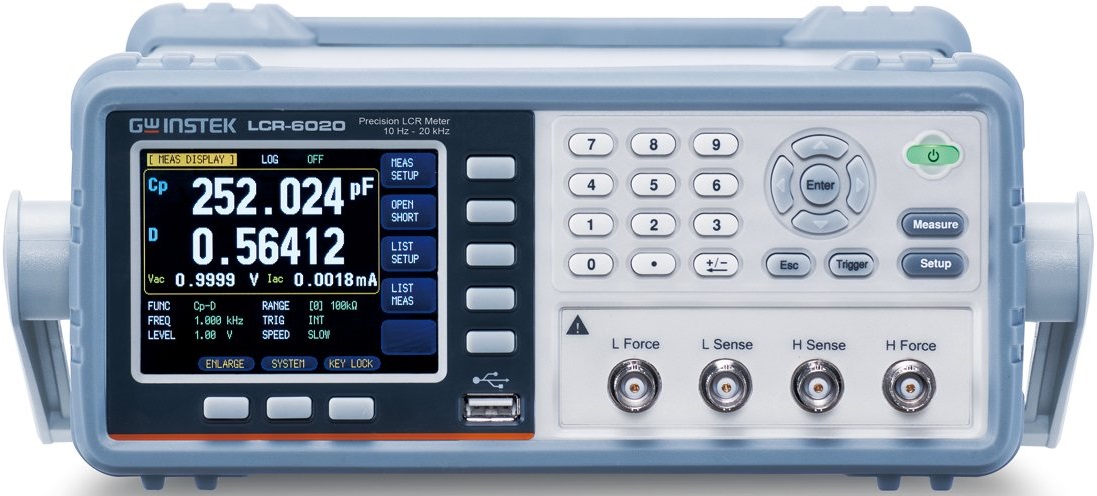

GW Instek LCR6020 měřič LCR

LCR měřič GW Instek LCR6020

LCR-6020 je vysoce přesný LCR měřič, který vyrobila společnost GW Instek. Tento přístroj slouží k měření elektrických parametrů součástek, jako jsou rezistory, kondenzátory a cívky. Měřič má široký frekvenční rozsah od 10 Hz do 20 kHz, a je možné nastavit libovolnou měřicí frekvenci v tomto rozsahu.
Základní přesnost LCR-6020 je 0,05%, což zajišťuje velmi přesná měření. Rychlost měření je až 40krát za sekundu (25 ms), což umožňuje rychlé a efektivní testování součástek. Na 3,5palcovém TFT LCD displeji je možné současně zobrazit až 4 parametry, což usnadňuje sledování výsledků měření.

LCR-6020 je vybaven rozhraním RS-232C a USB, což umožňuje připojení k počítači nebo jiným zařízením pro snadné přenosy dat a ovládání přístroje. Dále je vybaven handlerem pro třídění součástek, což umožňuje automatizaci procesu třídění a testování.

Tento měřič také nabízí 10-ti krokový test, který umožňuje výběr frekvenčních, napěťových a proudových parametrů. To poskytuje flexibilitu při testování a přizpůsobení se různým potřebám a požadavkům měření.

LCR-6020 je tedy výkonný a přesný LCR měřič, který poskytuje široké možnosti měření a připojení, a je vhodný pro použití v různých oblastech, jako je vývoj elektroniky, výroba a opravy elektronických zařízení a dalších aplikací, kde je potřeba přesně měřit elektrické vlastnosti součástek.

Měření indukčnosti, kapacity, odporu (i DCR), vodivosti, ztrátového činitele, činitele kvality (Q), ...
Test. frekvence: 10Hz~20kHz
Základní přesnost 0,05% (měření 3~10 krát/s), resp. 0,1% (měření - 40 krát/s)
Možnost testovat Cs/Rs, Cs/D, Cp/Rp, Cp/D, Lp/Rp, Lp/Q, Ls/Rs, Ls/Q, Rs/Q,
Rp/Q, R/X, DCR, Z/θr, Z/θd, Z/D, Z/Q
Třídění: absolutní hodnota, Δ hodnota, Δ% maměřených hodnot
3,5" bodový TTF-LCD displej s rozlišením 320 x 240 bodů
RS-232 (SCPI), Handler, USB

Rozsah dodávky:
LCR měřič GW Instek LCR-6020
síťový kabel
CD s uživatelským návodem a softwarem
testovací upínací přípravek s Kelvinovými svorkami (LCR-06A)
