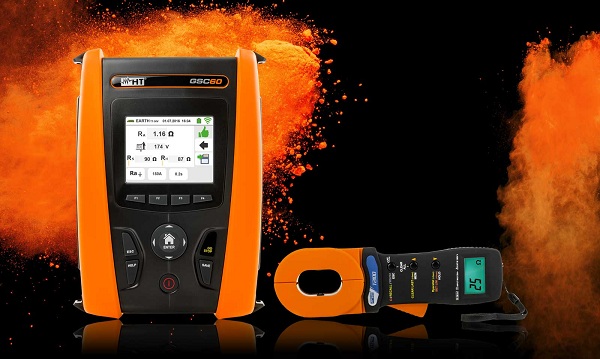

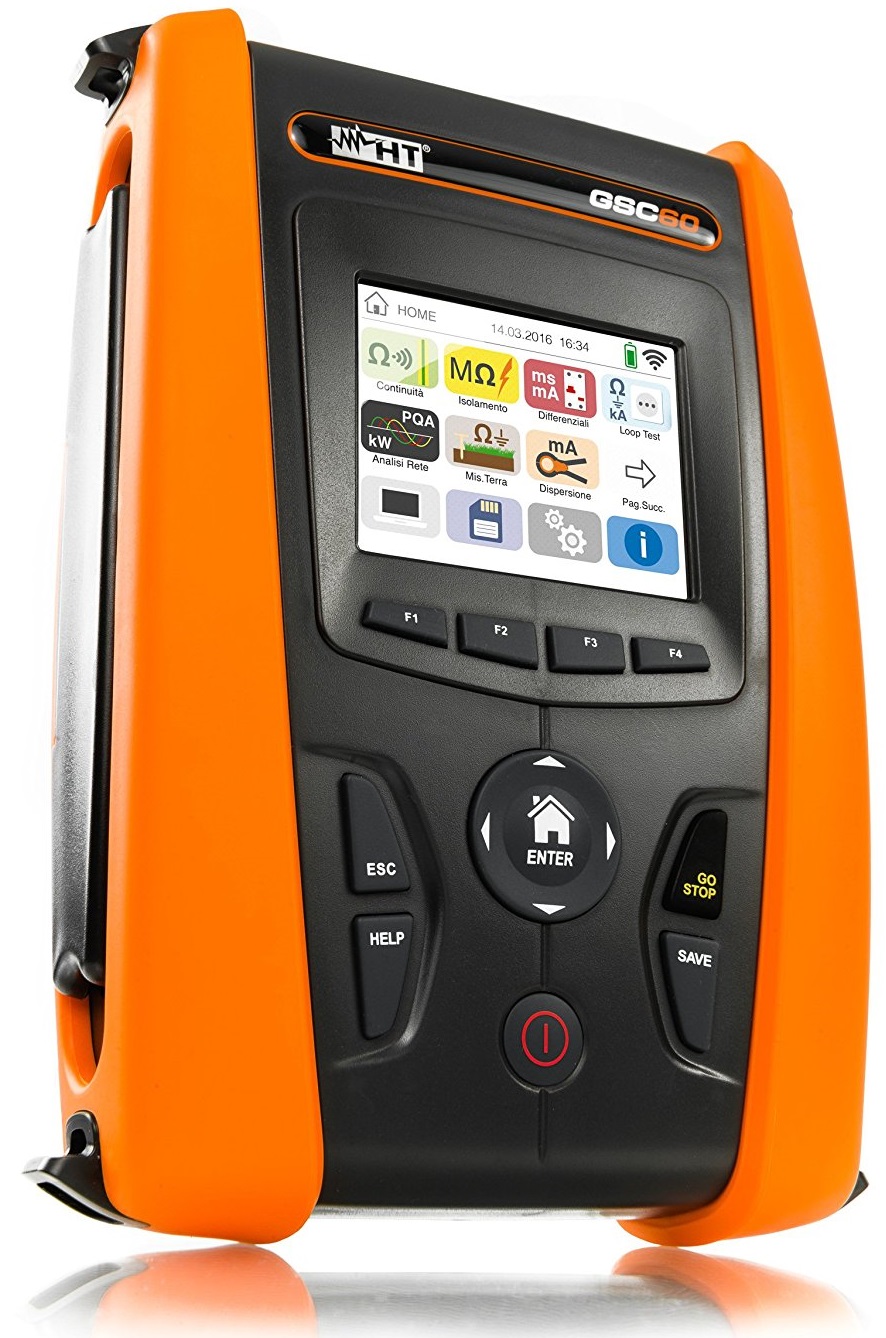

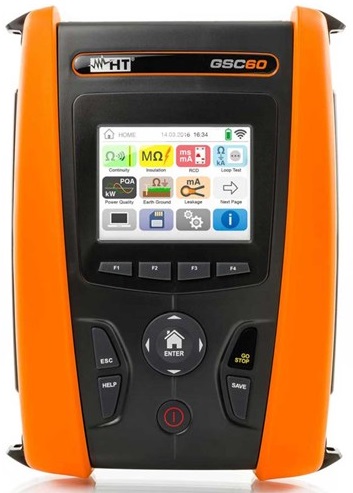

HT Instruments GSC60 přístroj pro revize instalací a analyzátor sítě

GSC60 je jediný přístroj ve světě který kombinuje revize instalací dle normy EN61557, jedno / třífázovou analýzu sítě a měření spotřeby energie. GSC60 byl navržen s cílem snadno a rychle zvýšit bezpečnost elektrických instalací. Díky novému systému HTOS ™ přístroj vyhodnocuje každé měření s jednoduchým výstupem ANO/NE. Uživatelské rozhraní HTOS ™, umožňuje nastavit a provádět měření v několika krocích. Můžete uložit všechna data a vytvářet složky a podsložky pro každý druh testu a pomocí virtuální klávesnice vkládat komentáře a poznámky. Wi-Fi připojení umožňuje v reálném čase zobrazení průběhů, vektorových diagramů,harmonických a všech elektrických parametrů pro každou fázi ve Vašem tabletu , chytrém telefonu nebo PC.

Dotykový displej barevný displej
Integrované WiFi připojení a kompatibilita s HTANALYSIS App
Kontinuita ochranného obvodu s 200mA
Izolace s napětím 50, 100, 250, 500, 1000Vdc
Vybavovací čas / proud chráničů A, AC obecné, selektivní a zpožděné RCD až do 1000 mA
Vybavovací čas / proud chráničů typu B do 300 mA
Vybavovací čas / proud chráničů  s volitelnými kleštěmi pro chrániče  typu B, A , AC obecné, selektivní a zpožděné do 10A
Impedance smyčky P-N, P-P, P-PE a výpočet zkratového proudu
Impedance smyčky s vysokým rozlišením (s volitelným příslušenstvím IMP57)
Procentuální úbytek napětí na vedení
Měření a záznam svodových proudů a  parametrů prostředí
Třífázový Analýza kvality energie a spotřeby energie:
9 typů elektrických systémů 1Φ-2 vodiče, 1Φ-různé fáze, 3Φ-3 vodiče, 3Φ-Aron, 3Φ- Δ (trojúhelník), 3Φ-  Y(hvězda), 3Φ-2 el. 1/2, 3Φ-4 vodiče Y, 3Φ-High leg.
Záznam 632 parametrů po dobu  více než dva měsíce
Napěťové anomálie (Poklesy a vrcholy) s rozlišením 20ms @ 50Hz
Měření / záznam činný, jalový, zdánlivý výkon
Měření / záznam činná, jalová, zdánlivá Energie
Měření / záznam CosPhi, Power Factor
Měření / záznam harmonických proud/ napětí až do 49. té s THD%
Napětí / proud vektorový diagram
Napětí / proud průběhy
Tabulky nebo histogramy harmonických a THD%
Souhrnná tabulka hlavních elektrických parametrů
Kontextové nápověda na displeji
Krytí CAT IV

NORMY  EN61936-1, IEC/EN61557-1, IEC/EN61557-2, IEC/EN61557-3, IEC/EN61557-4, IEC/EN61557-5, IEC/EN61557-6, IEC/EN61557-7, EN50160, EN50522, IEC/EN 61010-1, EMC: IEC/EN61326, EN60909-0, IEC/EN 61557-10, IEC/EN61010-031, IEC/EN61010-2-032, IEC/EN61187

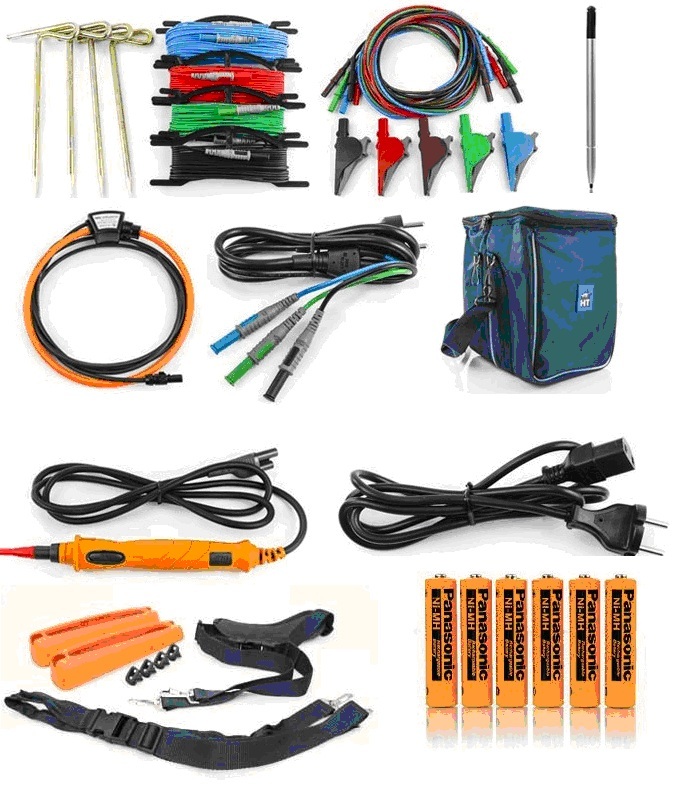

Rozsah dodávky :
HTFLEX33E 4kusy : ohebné kleště pro měření AC proudu
Rozsah měření: 5A ÷ 3000A, průměr: 174mm
PT400: dotykové pero
Software TOPVIEW2006
KITTERNE: Sada pro měření zemních odporů 4 kolíky  a 4 vodiče na cívkách modrý-červený-zelený-černý.
C7051:napájecí kabel
YABAT0003000: sada NI-MH baterií
UNIVERSALKITG3: Sada 4 kabelů, 4 krokosvorek a 3 měřících hrotů
C2033X:měřící vodič s SHUCO vidlicí
PR400:Sonda s test tlačítkem
BORSA2051: brašna na přístroj a příslušenství
SP-5100: sada popruhů
Kalibrační certifikát výrobce a manuál
