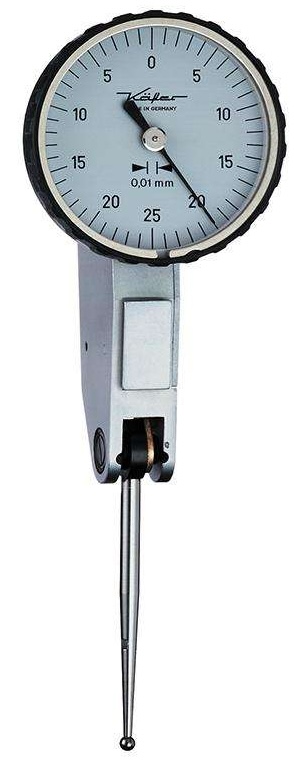

Käfer K 40 páčkový úchylkomer pr. 40 mm

Ochranný kryt zabraňuje poškození rybinovitých, pochromovaných kolejnic a je vysoce odolný proti nárazu.
Snímací hřídel je integrována do přesného kuličkového ložiska.
Měřicí mechanismus je uložen na rubínových krystalech, což zajišťuje vysokou přesnost a dlouhou životnost.
Směr měření se automaticky přepíná.
Kryt je vybaven třemi frézovanými rybinovými kolejnicemi pro upevnění upínací stopky (průměr 8 mm h6).
Měřicí nástavec M1,6 má průměr 2 mm a je osazen kuličkou z tvrdokovu. Vnější kroužek je otočný.
Součástí dodávky je klíček a plastový box.

Použití:
Kontrola obvodů hřídelí a pouzder
Centrování průchozích otvorů
Vyrovnávání rovin
Měření paralelity

Varianty provedení:
Tvar A – měřicí nástavec pravoúhlý, výklopný ke stupnici v rozsahu 240°
Tvar B – měřicí nástavec souběžně výklopný ke stupnici v rozsahu 240°
Tvar C – měřicí nástavec zpětně výklopný ke stupnici v rozsahu 240°
Úchylkoměr páčkový 0,8 mm, tvar A / Ø 40 mm, značka Käfer

Technické parametry:
Rozsah měření: 0,8 mm
Rozlišení (nonius): 0,01 mm
Stupnice: 0 - 40 - 0
Průměr krytu: 14 mm
Délka snímače: 12,8 mm
Tvar: A – pravoúhlý, výklopný k rozsahu stupnice 240°
