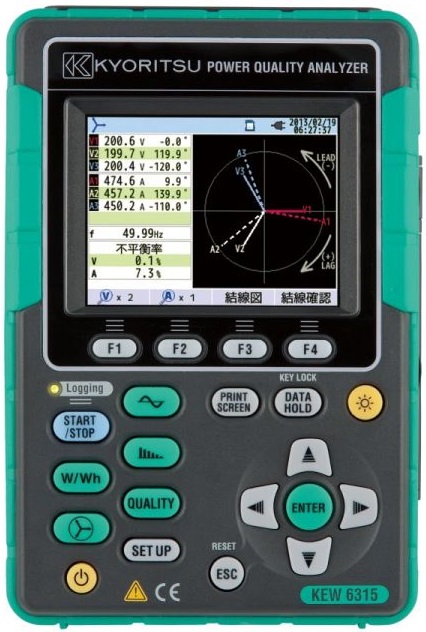

KEW 6315 analyzátor kvality sítě (bez kleští) KYORITSU

Digitální 3-fázový analyzátor kvality sítě a výkonu KEW6315-00 bez kleští
Výkonný analyzátor kvality elektrické energie unikátní malých rozměrů Kyoritsu KEW6315 pracuje ve třídě "S" a umožňuje jak energetické měření, tak i analýzu kvality sítě dle EN 50160
Analyzátor kvality elektrické energie Kyoritsu KEW 6315 je výkonný analyzátor pracující ve třídě "S" a umožňující jako energetické měření, tak i analýzu kvality sítě

Základní vlastnosti přístroje KEW 6315
Souběžné měření výkonu a kvality elektrické energie

Analyzátor KEW 6315 provádí měření, výpočet a záznam následujících parametrů sítě:
Napětí (V), proudy (A)
Výkony P (W), Q (VAr) a S (VA)
harmonické složky
Průběhy tvaru vlny proudů a napětí na všech kanálech (3 napěťové a 4 proudové)
Analyzátor Kyoritsu KEW 6315 zahrnuje výkonné funkce podpory měření a analýzy energie a spotřeby přímo v přístroji.

Přístrojem KEW 6315 je možné provádět měření pro kontrolu spotřeby tak co se týče trendu odběrů, tak i kontrolu dosaženo naprosto časového maxima odběru v daném místě, (např. ¼ hodinového maxima).
Obě tato měření jsou zobrazeny graficky na displeji přístroje.
Protože KEW 6315 je standardně vybaven rozhraním BlueTooth, je možné sledovat průběh měření na telefonu nebo tabletu s OS Android. Je samozřejmě vybaven také USB konektorem. Naměřené a zaznamenané data mohou být uloženy na SD kartu.

Pro snadné a rychlé používání je přístroj vybaven "průvodcem rychlého startu", který radí uživatelům krok za krokem jak přístroj nastavit a připojit.

Kontrola připojení k Mere síti využitím grafických schémat připojení zobrazených na displeji a automatická detekce připojených převodníků velmi usnadňuje práci a zvyšuje míru jistoty uživatele při měření.

Přístroj lze vybavit proudové převodníky pro měření jak velmi malých Proud jednotek miliampér, tak i Proud řádově tisíců ampér a tomu odpovídající výkonům.
Velkou výhodou KEW 6315 oproti konkurenčním přístrojům jsou jeho malé rozměry, pouze 175 × 120 × 68 mm, a na druhou stranu velmi dobře čitelný barevný displej.
Konstrukčně je řešení v kategorii CAT IV 300 V, CAT III 600 V.

KEW 6315 měří s vysokou přesností:
± 0,2% z naměřené hodnoty pro napětí a proudy,
± 0,3% z naměřené hodnoty pro energie.

Vlastnosti KEW 6315:
Nastavení zapojení sítě 1P2W, 1P3W, 3P3W, 3P4W
Mere parametry: Napětí, Proud, Frekvence, W, VA, Var, Wh, VAh, VArh, PF, cos φ, Proud neutrálem, Spotřeba, Harmonické, Kvalita energie (Poklesy / překmitů / Přerušení, Transienty / přepětí, rozběhový proud, nevyvážená ),
Výpočet kapacity pro korekci PF, Flicker

Napětí (RMS)
Rozsah: 600.0 / 1000V
Přesnost: ± 0.2% rdg ± 0.2% f.s. (Sinus, 40 ~ 70Hz)
Přetížení: 1 ~ 120% rozsahu (rms). 200% of každého rozsahu (špička)
Rozsah zobrazení: 0.15 ~ 130% každého rozsahu
Činitel výkyvu: 3 nebo jménem
Vzorkovací rychlost napěťový transient: 24μs

Proud (RMS)
Rozsah (dle převodníků):
8128 (50A typ): 5 / 50A / AUTO
8127 (100A typ): 10 / 100A / AUTO
8126 (200A typ): 20 / 200A / AUTO
8125 (500A typ): 50 / 500A / AUTO
8124/8130 (1000A typ): 100 / 1000A / AUTO
8146/8147/8148 (10A typ): 1 / 10A / AUTO
8129 (3000A typ): 300/1000 / 3000A
Přesnost: ± 0.2% rdg ± 0.2% f.s. + Přesnost převodníku (sinus, 40 ~ 70Hz)
Přetížení: 1 ~ 110% každého rozsahu (rms). 200% ofkaždého rozsahu (špička)
Rozsah zobrazení: 0.15 ~ 130% každého rozsahu

Činný výkon (W):
Přesnost: ± 0.3% rdg ± 0.2% f.s. + Přesnost převodníku (PF 1, sinus, 40 ~ 70Hz)
Vliv PF: ± 1.0% rdg (měření na PF 0,5 proti PF 1)

Frekvenční rozsah: 40 ~ 70Hz
Napájení (AC): AC100 ~ 240V / 50 ~ 60Hz / 7VA max
Napájení (DC baterie): Alkalická AA baterie LR6 nebe Ni-MH (HR-15-51) × 6
Životnost baterie: cca 3h (LR6, podsvětlení vypnuto)

Vnitřní paměť: FLASH (4MB)
Paměťová karta: SD karta (2GB a více)
Rozhraní USB: Ver2.0, Bluetooth Ver2.1 + EDR Class2
Displej: 320 × 240 (RGB) pixelů, 3.5 "barevný TFT display
Aktualizace displeje: 1 sekunda
Teplotní a vlhkostní rozsah: 23 ± 5ºC, jménem než 85% RH (bez kondenzace)
Pracovní teplota a vlhkost: 0 ~ + 45ºC, jménem než 85% RH (bez kondenzace)
Skladovací teplota a vlhkost: -20 ~ + 60ºC, jménem než 85% RH (bez kondenzace)
Použité standardy: EN61010-1 CAT IV 300V, CAT III 600V, CAT II 1000V st. znečištění 2
EN 61010-2-030, ČSN EN 61010-031, IEC 61326, EN 50160
EN 61000-4-30 Class S, ČSN EN 61000-4-15, ČSN EN 61000-4-7
Rozměry: 175 × 120 × 68mm
Hmotnost 900g

Rozsah dodávky :
KEW 7141B (napěťový kabely)
KEW 7170 (Síťová šňůra)
KEW 7219 (USB kabel)
KEW 8326-02 (SD karta 2GB)
KEW 9125 (Brašna pro KEW 6315)
KEW 9135 (Brašna pro KEW 6315-03)
Vstupní svorkovnice × 6
KEW Windows pro KEW 6315 (software)
Kalibrační list
6x Alkalické AA baterie (LR6)
