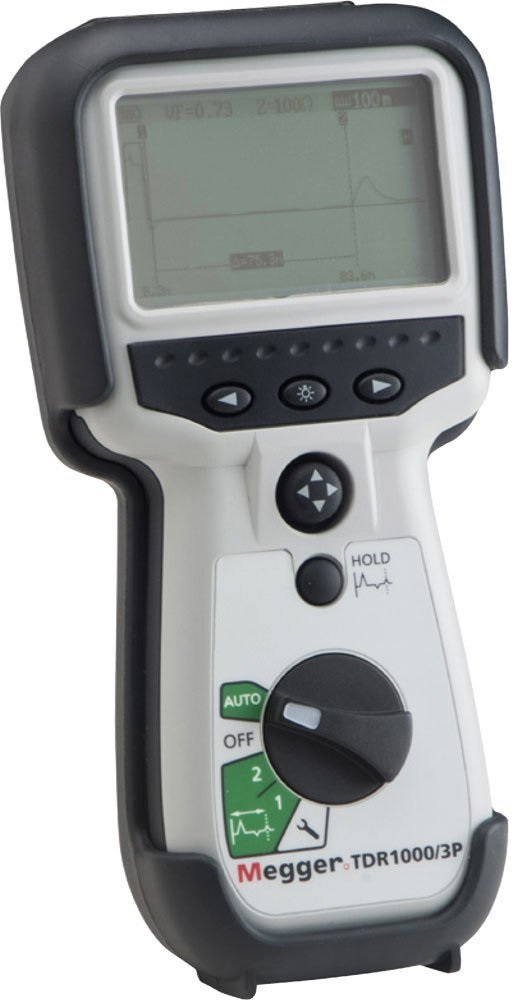

Megger TDR1000/3P reflektometr kabelových poruch do 5 km s jištěnými měřicími vodiči

Megger TDR1000/3P reflektometr kabelových poruch do 5 km s jištěnými měřicími vodiči

Megger TDR1000/3P je profesionální jednokanálový reflektometr určený pro lokalizaci poruch a měření délek kabelů
Přístroj je vhodný pro silové, datové, koaxiální i telekomunikační kabely a díky ultrakrátkým impulsům umožňuje přesnou identifikaci poruch i na krátkých vzdálenostech
Automatické i manuální nastavení parametrů poskytuje maximální flexibilitu při diagnostice kabelových vedení

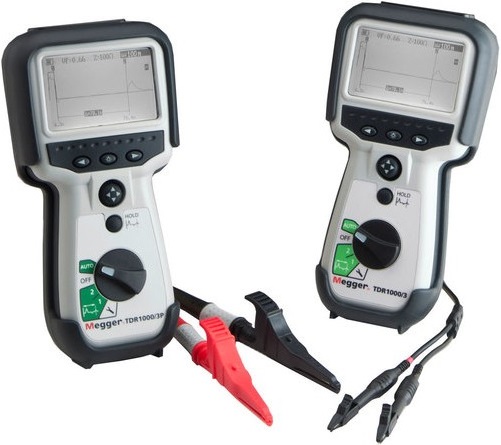

Oproti modelu TDR1000/3 je vybaven jištěnými měřicími vodiči, které umožňují bezpečné měření i na kabelech pod napětím

Klíčové vlastnosti
Jednokanálový reflektometr pro lokalizaci kabelových poruch
Měření délek kabelů až do 5 km
Vhodný pro silové, datové, koaxiální a telekomunikační kabely
Minimální rozlišení 0,1 m
Ultrakrátký impuls 2 ns pro přesné měření na krátkých vzdálenostech
Funkce HOLD pro porovnání aktuálního a uloženého průběhu měření
Automatické i manuální nastavení parametrů
Nastavení rychlosti šíření v rozsahu 0,20 až 0,99
Volitelné impedance kabelu 25, 50, 75 a 100 Ω
Nastavení rozsahu, šířky impulzu a zesílení
Dva kurzory pro přesné měření vzdáleností na trase
Podsvícený LCD displej s nastavitelným kontrastem
Odolné provedení s krytím IP54
Jištěné měřicí vodiče pro bezpečné měření na kabelech pod napětím

Technické parametry
Počet kanálů: 1
Maximální dosah měření: 5 000 m
Měřicí rozsahy: 10 m, 25 m, 100 m, 250 m, 1 000 m, 2 500 m, 5 000 m
Minimální rozlišení: 0,1 m
Nejkratší šířka impulzu: 2 ns
Nastavení rychlosti šíření (VF): 0,20 - 0,99
Výstupní impedance: 25 / 50 / 75 / 100 Ω
Displej: monochromatický LCD 256 × 128 px
Podsvícení displeje: Ano
Napájení: 5x AA baterie
Výdrž baterií: cca 14 hodin
Krytí: IP54
Maximální napětí při měření: <150 V vůči zemi (CAT IV)
Maximální napětí mezi vodiči: <300 V

Typické použití
Lokalizace přerušení kabelů
Vyhledávání zkratů a poruch kabelových tras
Měření délek kabelů
Diagnostika telekomunikačních a datových sítí
Kontrola silových a koaxiálních kabelů
Servis a údržba kabelových rozvodů
Měření na vedeních s přítomným napětím

Rozsah dodávky:
1x Megger TDR1000/3P reflektometr
1x sada jištěných měřicích vodičů
1x transportní kufřík
1x sada baterií AA
