Metrel S 2115 bezpečnostní modul s proudovým omezením

V mnoha zemích nejsou během testování vysokým napětím se střídavým proudem do 3 mA potřeba další bezpečnostní opatření na pracovišti. Pokud je proud vyšší než 3 mA, je nutný speciální testovací systém s automatickou ochranou proti přímému dotyku nebo uzavřený prostor s výstražnou kontrolkou a obouruční ovládání. Tento bezpečnostní modul je určen pro omezení zkušebního proudu při zkouškách VN na bezpečnou úroveň. Skládá se ze dvou krabic. První box S 2115 1 obsahuje odpory, které jsou zapojeny do série s VN měřicím obvodem. Rezistory výrazně snižují výstupní výkon vysokonapěťového obvodu (zkratový výkon < 20 mA). Druhý box S 2115 2 obsahuje aktuální monitor. Pokud zkušební proud překročí 3 mA, vestavěný proudový hlídač v bezpečném čase odpojí měřicí obvody od sítě.

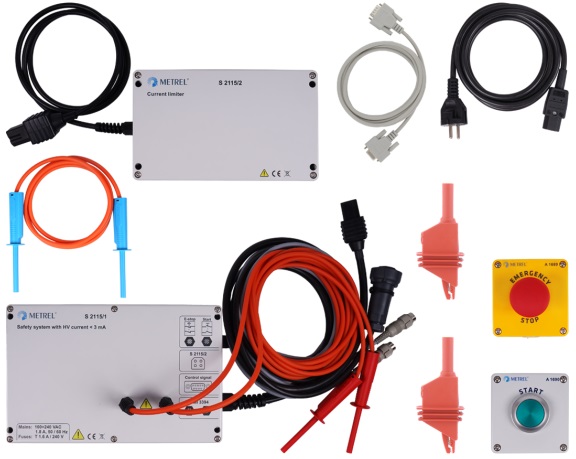

Rozsah dodávky:
S 2115/1 Bezpečnostní systém s proudovým omezením, VN proud < 3 mA
S 2115/2 Omezovač proudu
A 1728 Síťový kabel C13 / Schuko, 3 x 0,75 mm2, 2 m
Krokosvorka 1773, červená, (HV)
Testovací kabel 1602 HV s testovací sondou, modrý, 1,5 m
Tlačítko Start 1690
Tlačítko nouzového zastavení 1689
Komunikační kabel A 1017, RS232, 2 m
