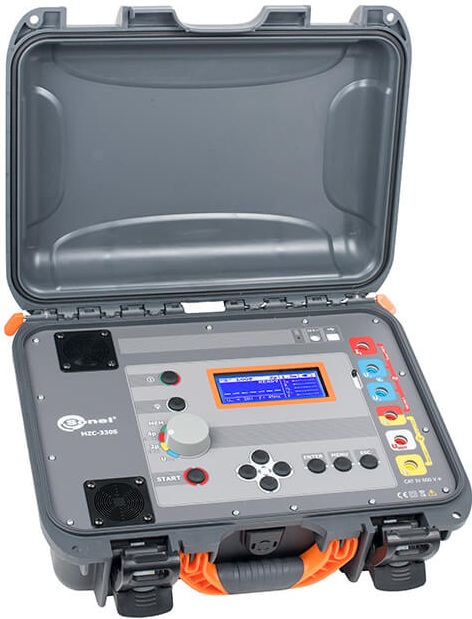

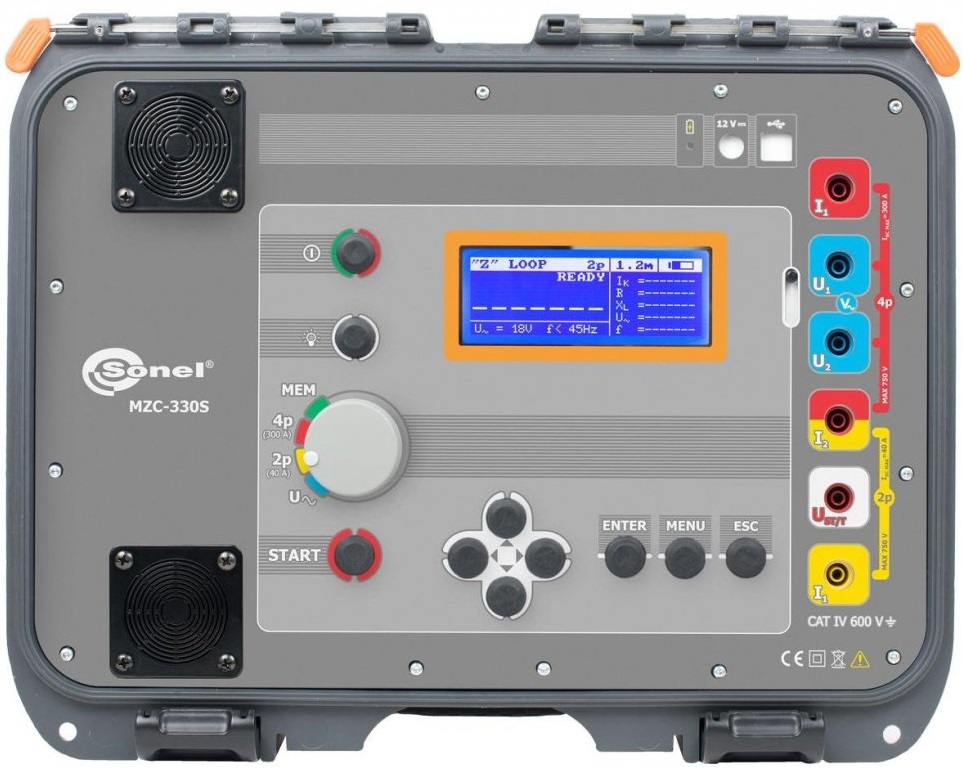

Sonel MZC-330S měřič impedance ochranné smyčky

Sonel MZC-330S - Měřič impedance ochranné smyčky
Silnoproudý měřicí přístroj Sonel MZC-330S pro impedance zkratové smyčky

Funkce:
Měření impedance zkratové smyčky:
Měření velice nízkých impedancí zkratové smyčky (s rozlišením 0,1 mΩ) pomocí proudu 130 A při 230 V; maximálně 300 A při 690 V (500 V u MZC-320S), nebo pomocí proudu 24 A při 230 V, maximálně 37 A při 690 V (maximálně 27 A při 500 V u MZC-320S) s rozlišením 0,01 Ω,
Měření v instalacích se jmenovitými napětími mezi: 110/190 V, 115/200 V, 127/220V, 220/380 V, 230/400 V, 240/415 V, 290/500 V a 400/690 V (MZC-330S pouze) a kmitočty 45...65 Hz,
Možnost provádění měření ve zkratovém obvodu: fáze-fáze, fáze-ochranný vodič, fázeneutrální vodič
Rozlišování fázového a mezifázového napětí při výpočtu zkratového proudu
Možnost změny délky zkušebního kabelu,
Čtyřpólová metoda, zkušební kabely nevyžadují kalibraci (měření proudem 300 A).
Doplňkové funkce měřicího přístroje:
Měření dotykového napětí a dotykového napětí pro úraz elektrickým proudem s rezistorem 1 kΩ),
Měření AC napětí v rozsahu 0...750 V (550 V u MZC-320S),
Paměť 990 výsledků měření s možností přenosu dat do PC
Možnost přenosu dat přes USB

Elektrická bezpečnost:
Druh izolace: dvojitá, podle EN 61010-1 a IEC 61557
Kategorie měření: IV 600 V podle EN 61010-1
Třída ochrany podle EN 60529: IP20 (IP67 s uzavřeným čelním krytem)
Další technické údaje:
Napájení: zabudovaná baterie Li-Ion 7,2 V/8,8 Ah
Počet měření zkratové smyčky: min. 4000 (2/min)
Teplotní koeficient:  ±0,1% měřené hodnoty /°C
Rozměry: 390 mm x 310 mm x 170 mm
Hmotnost: 6,5 kg
Nominální podmínky užívání:
Rozsah provozní teploty: -10...+40°C

Rozsah dodávky:
Zkušební kabel 1,2 m, černý, 1 kV (banánky) WAPRZ1X2BLBB
Zkušební kabel 1,2 m, žlutý, 1 kV (banánky) WAPRZ1X2YEBB
Zkušební hrot, černý, 1 kV (zdířka na banánek) WASONBLOGB1
Zkušební hrot, žlutý, 1 kV (zdířka na banánek) WASONYEOGB1
Dvouvodičový zkušební kabel 3 m (10 A / 25
A) U1/I1 WAPRZ003DZBBU1I1
Dvouvodičový zkušební kabel 3 m (10 A / 25
A) U2/I2 WAPRZ003DZBBU2I2
Krokosvorka, černá, 1 kV, 32 A WAKROBL30K03
Kelvinovy kleště, 1 kV, 25 A WAKROKELK06
Zkušební hrot pro vysoké proudy 1 kV (zdířka na banánek) WASONSPGB1
Napájecí adaptér Z19 WAZASZ19

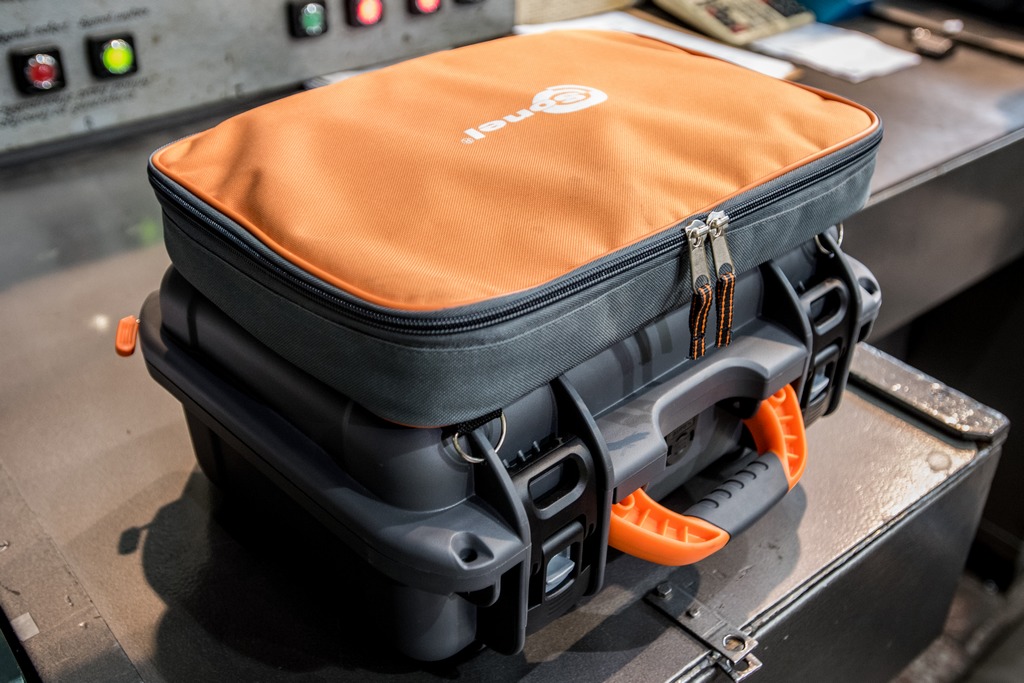

Brašna WAFUTL14
USB kabel WAPRZUSB
PC software: Sonel Reader WAPROREADER
Kalibrační list
