TDR-410 reflektometr kabelových poruch do 4 km Sonel

Použití reflektometru TDR je ověřenou metodou při předměření místa poruchy na metalických silových a telekomunikačních kabelech. V minulosti platilo, že impulsní zaměřovač je drahé a složitě ovladatelné zařízení, ale tuto skutečnost mění přístroje řady TDR.

Lokalizace poškození silových kabelů
Koaxiální kabely lokalizace místa poruchy
Měděné a telekomunikační kabely lokalizace místa poruchy
Detekce přerušení, zkratu, škody způsobené vlhkostí a dalšími změnami v impedanci kabelu.
IP54 vodotěsné a mechanicky odolné pouzdro přístroje.

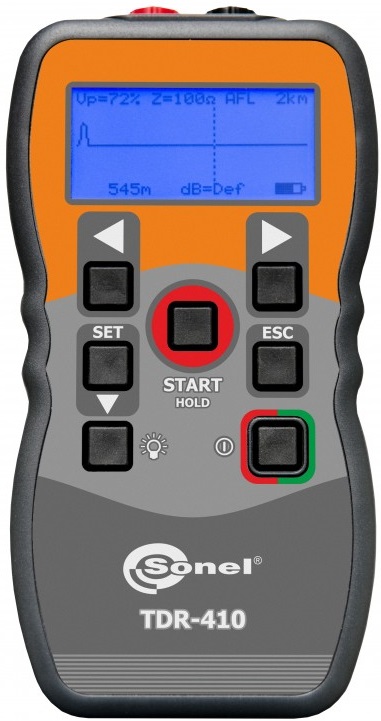

Grafické znázornění poškození kabelu s automatickou indikací vzdálenost k poruše na podsvíceném grafickém displeji 128x64.
Rozsahy přístroje: 7, 15, 30, 60, 120, 250, 500m, 1 km, 2 km, 3 km, 4 km
Výstupní pulsy: šířka od 3ns až 3us, automaticky s rozsahem
Výběr rozsahu Ruční řízení rozsahu / Automatický rozsah
Přesnost 1% zvoleného rozsahu *
Rozlišení Přibližně 1% rozsahu
Minimální délka kabelu: 4 m
Citlivost Min. 3 pixely vratné při 4 km na 0.6 mm Ø, PE, TP
Faktor rychlosti nastavitelný od 1% do 99%
Výstupní impuls 5 voltů špička až špička do otevřeného obvodu
Výstupní impedance Volitelné 25, 50, 75 a 100 Ω
Výstupní pulzní šířka 3 ns až 3 μs, automatické s rozsahem
Skenovací rychlost 2 skenování za sekundu nebo skenování, přednastaveno pro každou stupnici rozsahu
Generátor tónů 810 - 1100Hz
Životnost baterie 30 hodin nepřetržitého skenování
Napájecí zdroj 6 voltů 4 x 1,5 AA alkalické články, indikátor nízkého napětí na obrazovce
Vypnutí lze vybrat 1, 2, 3, 5 minut nebo zakázáno
Zpět svítí Zobrazení 128 x 64 pixelů
Napěťová ochrana 250 voltů AC
Provozní teplota -10 ° / 50 ° C
Teplota skladování -20 ° + 70 ° C
Rozměry 165 x 90 x 37 mm (6,5 x 3,5 x 1,5 ins)
Hmotnost 350 g (12oz)
Bezpečnost IEC 61010-1, EN 60950
EMC BS / EN 61326-1
Vodotěsnost / ochrana proti prachu IP54

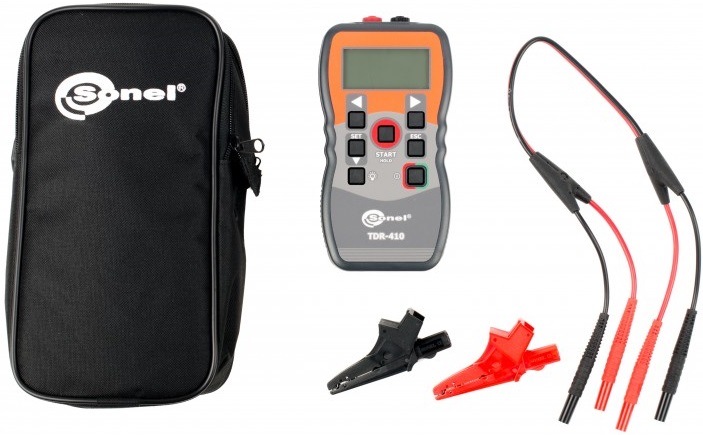

Rozsah dodávky:
TDR-410 reflektometr kabelových poruch (WMGBTDR410)
Dvojitý vodič 0,6 m (WAPRZ0X6DZBB)
Červená krokodýlová svorka (WAKRORE20K02)
Černá krokodýlová svorka (WAKROBL20K01)
Kryt M-2 (WAFUTM2)
Alkalické baterie 1,5V AA (4 kusy)
