TCP404XL proudová sonda AC/DC Tektronix

Řady TCP300 a TCP400 pro měření proudu AC/DC zahrnují špičkové měřicí systémy odpovídající dnešním požadavkům v oblasti měření proudu. Při připojení na osciloskop Tektronix s rozhraním TEKPROBE Level II, TekConnect (s TCA-BNC) nebo TekVPI (s TPA-BNC) se měření proudu a výpočty usnadní a zjednoduší.

Šířka pásma DC 2 MHz
Doba náběhu175 ns
Délka kabelu 8 m
500 A DC
Vrchol impulzu 750 A
Přesnost DC (při 23 °) ±1 %
Nejmenší měřitelný proud 1 A
Rozsah rozevření pro proudové kleště 21 mm
Základní přesnost ±3 %
Hmotnost 0,88 kg
Rozměry (vxdxš) 15,6x26,8x4,1 cm
Frekvence (max.) 2 MHz
Kategorie měření CAT II 600 V · CAT III 300 V
Typ konektoru (příp. výstup) BNC zástrčka
Měřicí funkce AC/DC
Vstupní vazba AC/DC
Stavový indikátor provozního stavu (chyba, odmagnetizování, otevřená sonda, přetížení, nekompatibilní sonda, nesprávné zakončení)
Délka kabelu sondy 8 m

Rozsah dodávky :
Sonda AC/DC, pokyny, kryt sondy, obnovitelný certifikát o kalibraci

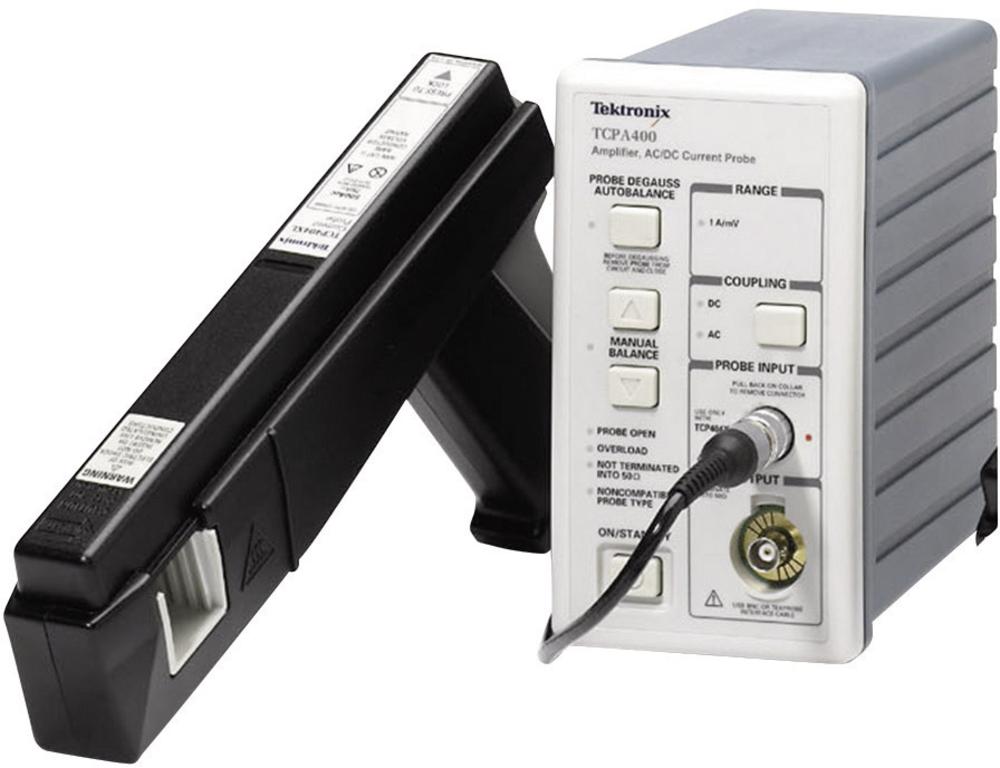

K provozu je nezbytný zesilovač TCPA400. Není součástí dodávky.
