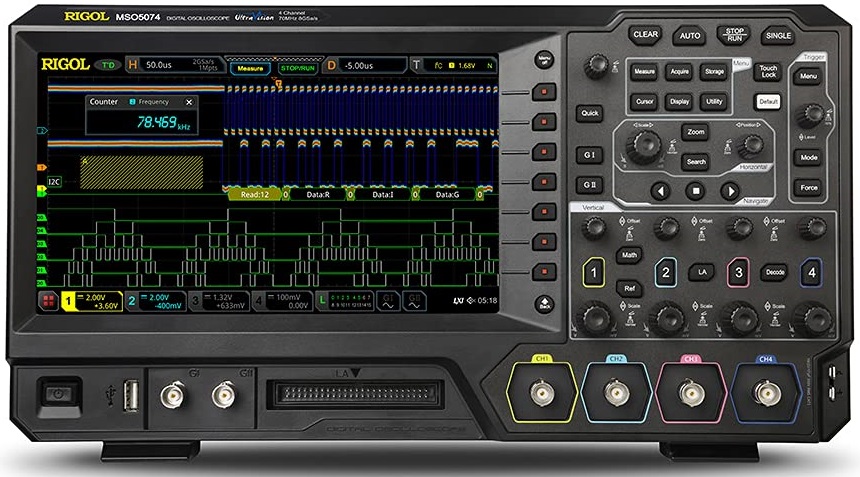

Rigol MSO5074 digitální osciloskop, 70 MHz, 4 kanály

Rigol MSO5074 digitální osciloskop, 70 MHz, 4 kanály

Rigol MSO5074 je vysoce výkonný digitální osciloskop s šířkou pásma 70 MHz, vzorkovací rychlostí až 8 GSa/s a pamětí až 200 Mpts. Přístroj kombinuje funkce sedmi zařízení v jednom: osciloskopu, logického analyzátoru, spektrálního analyzátoru, generátoru libovolných průběhů, digitálního voltmetru, vysoce přesného čítače/frekvenčního analyzátoru a protokolového analyzátoru. Díky dotykovému 9" displeji, vysoké rychlosti záznamu a širokým možnostem dekódování sériových sběrnic je ideálním nástrojem pro vývoj, testování i výuku.

Klíčové vlastnosti

Digitální osciloskop se 4 analogovými kanály a šířkou pásma 70 MHz
Vzorkovací rychlost až 8 GSa/s, paměť až 200 Mpts
Integrovaných 7 přístrojů v 1 (osciloskop, logický analyzátor, spektrální analyzátor, generátor AWG, DVM, čítač, protokolový analyzátor)
Podpora dekódování sběrnic: RS232/UART, I2C, SPI, CAN, FlexRay, I2S, MIL-STD1553 aj.
9" barevný kapacitní dotykový displej s vysokým rozlišením
Rychlost záznamu až 500 000 wfms/s, uložení až 450 000 snímků
Možnost vestavěného 25 MHz dvoukanálového generátoru libovolných průběhů (volitelné)

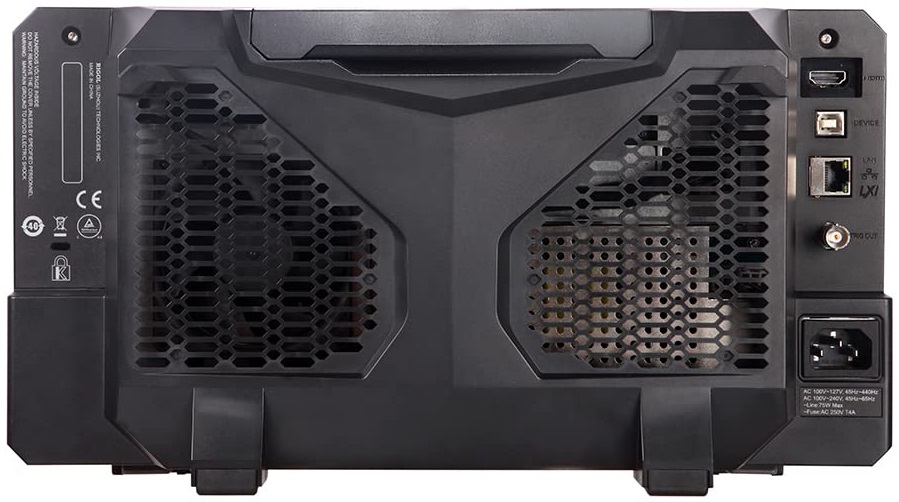

Rozhraní: USB, LAN, USB-GPIB, HDMI, TRIG OUT, podpora webové vzdálené správy a SCPI kompatibility
CE certifikace, záruka 36 měsíců

Technické parametry

Šířka pásma: 70 MHz
Počet kanálů: 4
Vzorkovací rychlost: až 8 GSa/s
Paměť: až 200 Mpts
Rozsah časové základny: 5 ns/div – 1 ks/div
Vertikální citlivost: 500 µV/div – 10 V/div
Spektrální analýza: FFT, Bode plot (s AWG modulem)
Displej: 9" barevný TFT dotykový, 256 úrovní intenzity
Rozměry: 367 × 200 × 130 mm
Hmotnost: 3,5 kg

Rozsah dodávky:

1× Rigol MSO5074 digitální osciloskop
4× sondy PVP2350 350 MHz
1× síťový kabel
1× sada ovladačů a softwaru
1× stručný návod k použití
1× kalibrační certifikát
