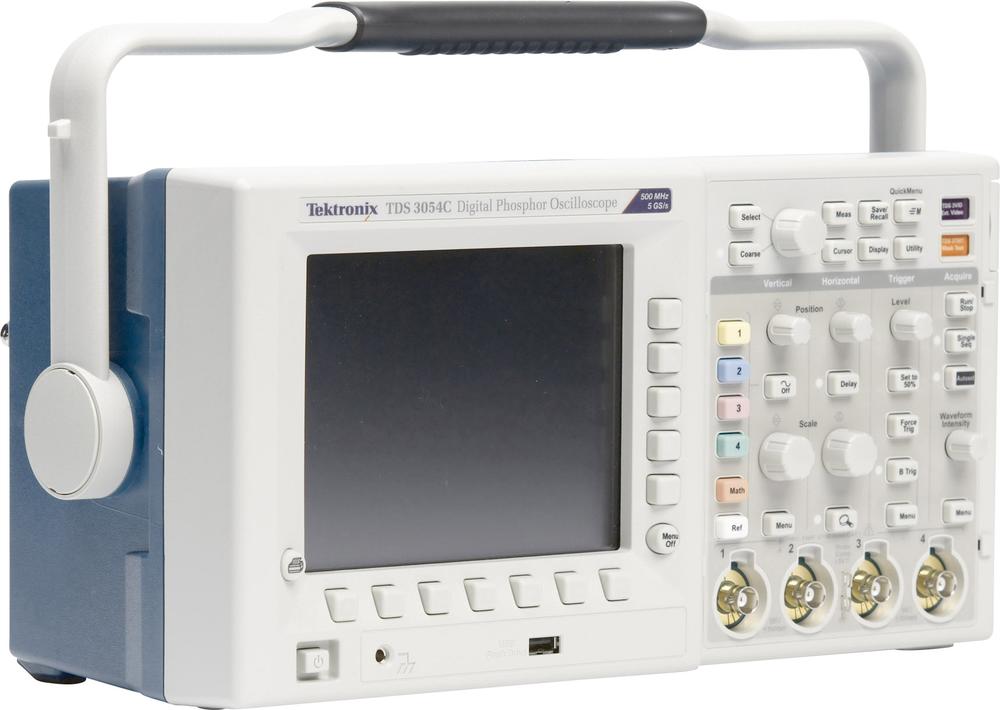

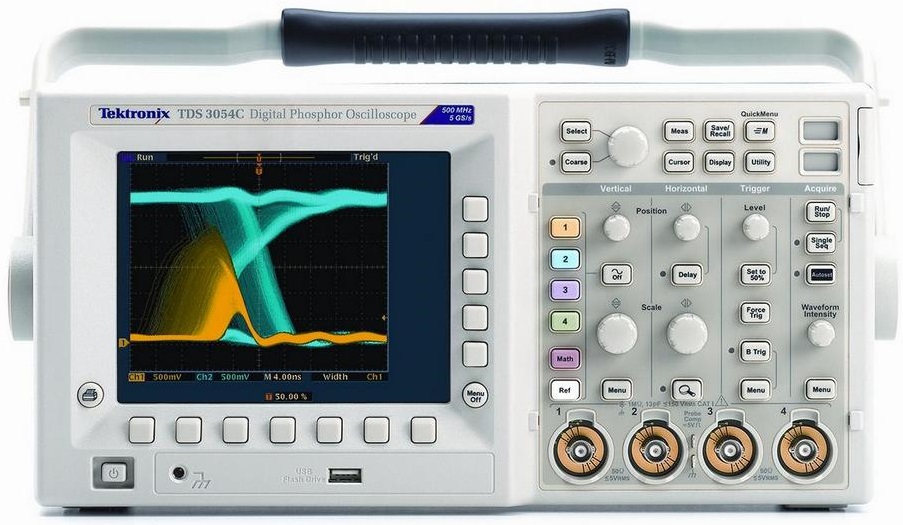

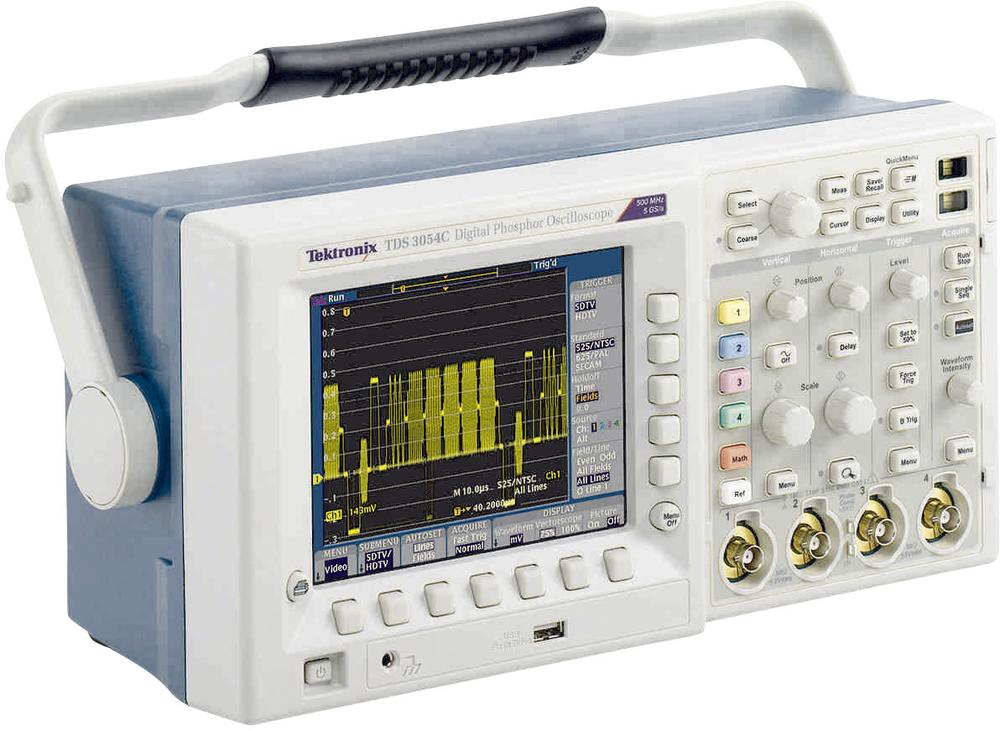

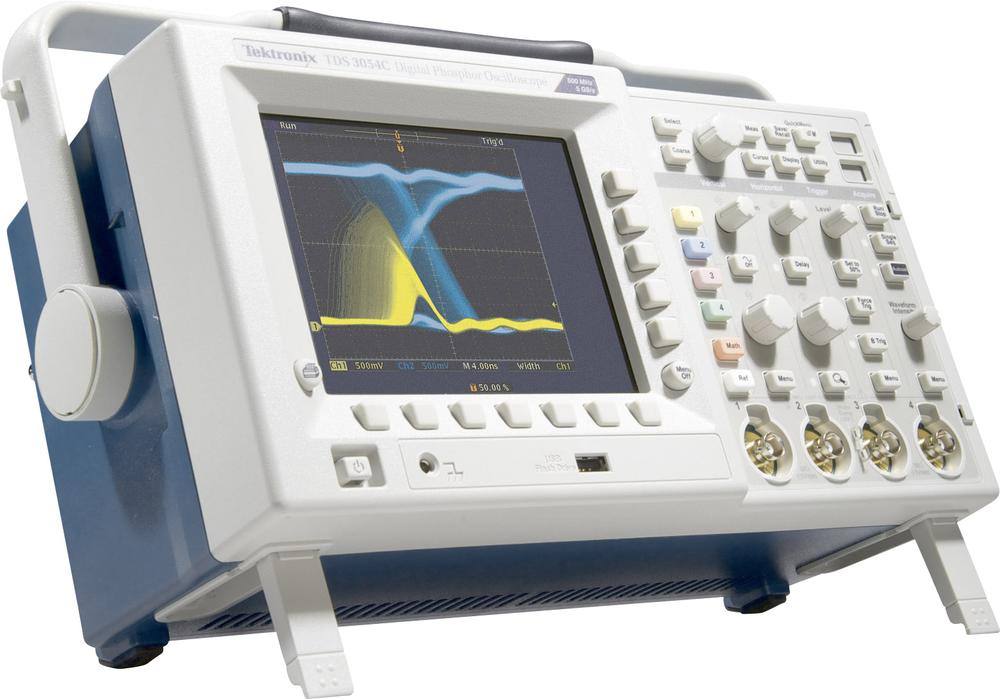

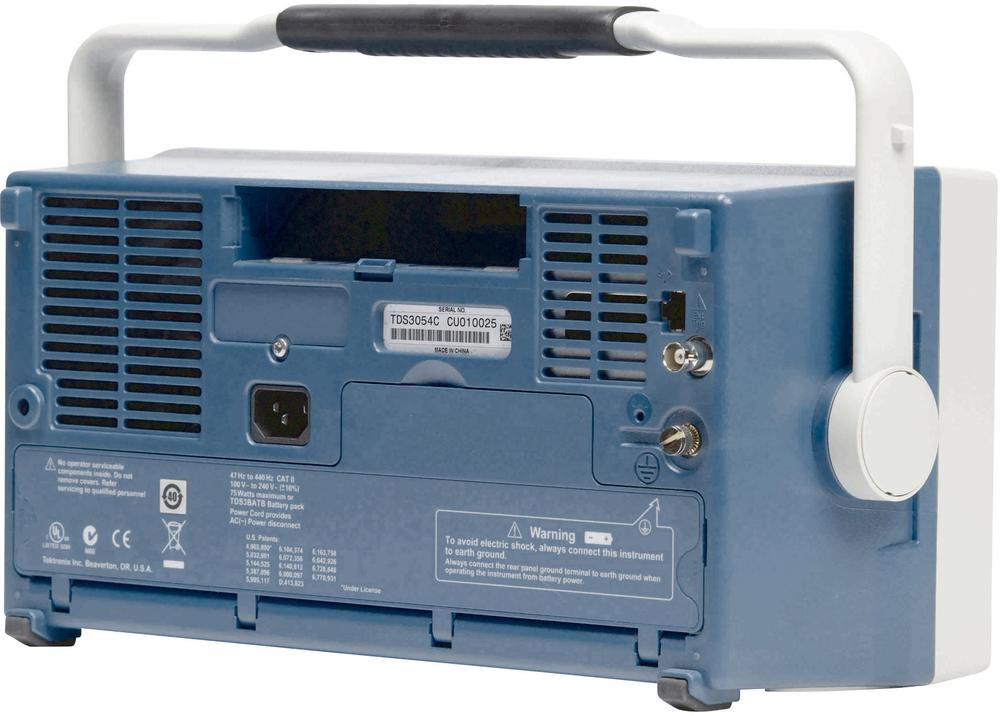

TDS3054C digitální osciloskop 500 MHz, 4-kanálový Tektronix

Digitální paměťový osciloskop série TDS3000C disponuje intuitivním uživatelským rozhraním, které usnadňuje obsluhu, zkracuje dobu zaškolení a zvyšuje efektivitu práce. Přístroj nabízí funkci Full-Time-Sampling v celé šířce pásma, stejnou kapacitu paměti při všech nastaveních časové základny, funkci Trigger, 25 automatických funkcí měření a analýzu FFT. Přístroj je vybaven moderními funkcemi jako je Auto-Set, Probe Check, Wizard atd. Data se zobrazují na digitálním barevným TFT monitoru. Velice praktická je možnost pohotového uložení dat na USB paměťové médium.



Displej barevný TFT displej

Velikost obrazovky 16,5 cm

Rozsah časové základny 1 ns - 10 s/div

Vertikální vychylování 1 mV - 10 V/div

Vstupní impedance 1 MΩ;50 Ω

Vstupní spojení AC, DC, GND

Rozsah vstupního napětí 150 V

Napájení 115 V/AC;230 V/AC;Akupack

Hmotnost 3,2 kg

Rozměry (šxvxd) 375x176x149 mm

Počet analogových vstupů 4

Vzorkovací frekvence na kanál (GSas) 5 GSa/s

Kategorie měření CAT I

Typ osciloskopu Digitální osciloskop

Šířka pásma 500 MHz

Typ/rozlišení displeje 640 x 480 px

Rozlišení 9 Bit

Vlastnosti osciloskopu s pamětí (DSO), spektrální analyzátor

Hloubka paměti na kanál 10

Rozhraní USB · Ethernet



Rozsah dodávky :

Vždy 1 sonda P6139A na kanál

Napájecí kabel

Odkládací přihrádka

Komunikační software OpenChoice® PC

NI LabVIEW SignalExpress™ Tektronix Edition LE interaktivní měřicí prostředí

CD s dokumentací
