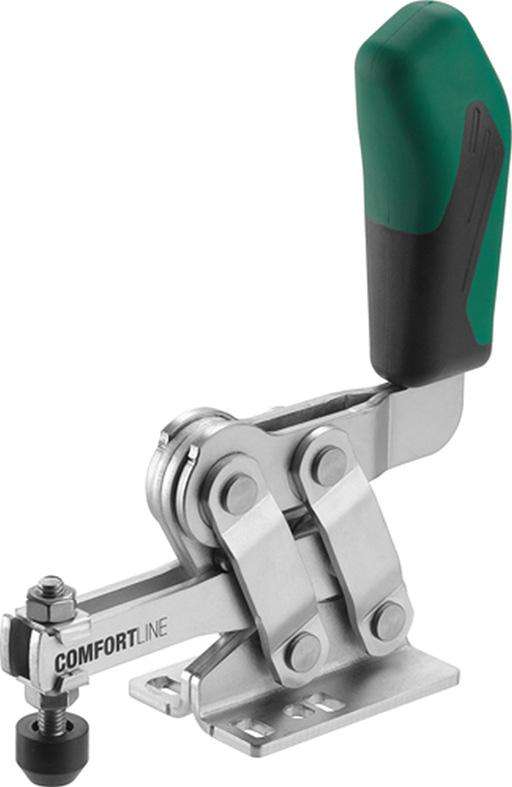

AMF 564134 svislá upínka Comfortline 6800C velikost 3

Tato ergonomicky navržená svislá upínka má otevřené přídržné rameno a horizontální základnu.
Je pozinkována a pasivována, což zajišťuje dlouhou životnost a odolnost vůči korozi.
Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, přičemž v menších velikostech (0 a 1) nejsou přítomny z důvodu konstrukčních omezení.
Ložiskové části jsou pravidelně mazané pro hladký chod.
Rukojeť je vyrobena z odolného plastu, který je olejivzdorný, a díky ergonomickému designu zajišťuje správnou polohu zápěstí, což snižuje zátěž na svaly a klouby během používání.
Upínka je vybavena bezpečnostními mechanismy proti sevření prstů a proti ztrátě přítlačného šroubu na konci ramene.

Rozsah dodávky:
Kompletní upínka se zušlechtěným pozinkovaným přítlačným šroubem.

F1: 1,2 kN
F2: 2,5 kN
Přítlačný šroub: M8 x 45
A: 8 mm
B: 78,8 mm
C: 20 mm
D: 7,5 mm
E: 37 mm
F: 19 mm
H: 33,3 mm
H1: 168 mm
HW min.: 2,4 mm
HW max.: 11 mm
I: 18 mm
K: 7,5 mm
L1: 155,5 mm
L2: 66 mm
M: 32,5 mm
N: 46 mm
P: 71 mm
Alpha: 97°
