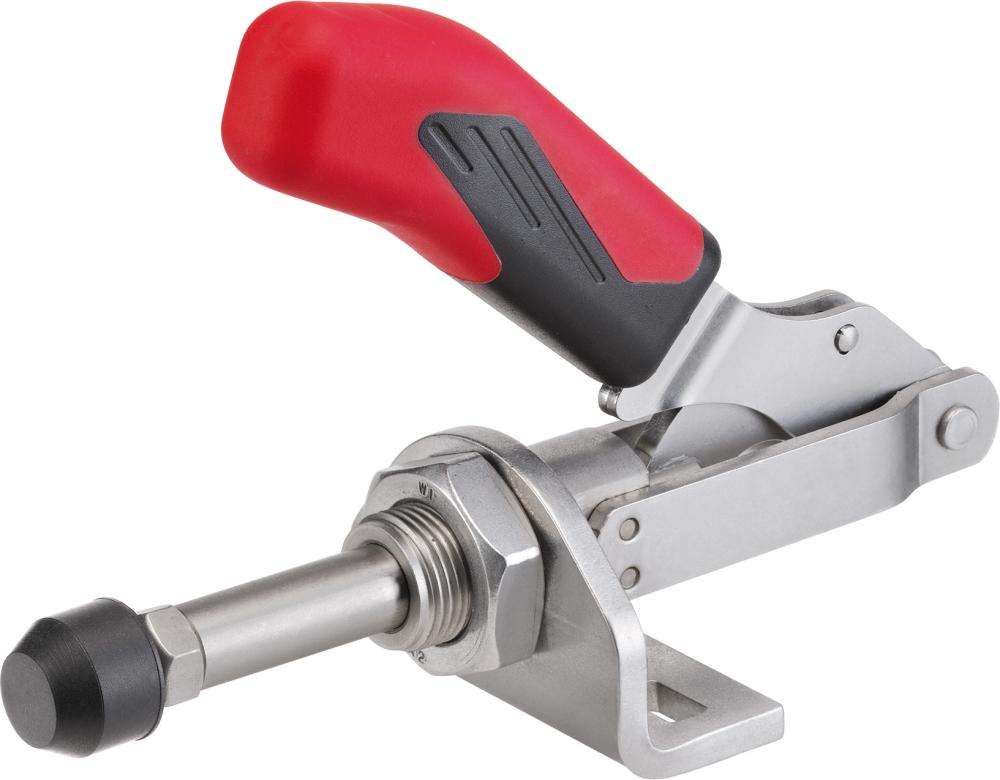

AMF 94367 upínač s přítlačným pístem a úhlovou patkou, rozměr patice 6841, velikost 5-M27

Tlačný a tažný upínák s malou úhlovou patkou (táhla a ruční páky pracují stejnoměrně)
Dlouhé vedení táhla s upevňovacím závitem a maticí
Pozinkováno a pasivováno
Pákové díly a táhlo ze zušlechtěné oceli
Nýty z oceli INOX se pohybují v tvrzených pouzdrech, ve velikostech O, 1 a 5 nejsou kvůli prostoru
Místa uložení jsou namazána
Rukojeť z červeného plastu, odolného proti oleji
U velikostí O, 2 a 3 ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou
Ruční páku lze otočit do libovolné úhlové polohy k základní ploše

Použití
Používá se jako upínák pracující na principu tlaku a tahu
Lze upevnit bez úhlové patky na plechové stěny nebo do tělesa přípravku zašroubovat pomocí závitu

Obsah balení
Kompletně se zušlechtěným pozinkovaným přítlačným šroubem

Upozornění
Velikosti O a 3 jsou k dostání i v provedení z oceli INOX

Zdvih upnutí 30 - 50 mm
Celková výška 129,5 mm
Celková délka 171,5 mm
Průměr otvoru 8,5 mm
Přídržná síla 4 500 N
