Bernardo VH 100 strojní hydraulický svěrák s otočným stolem 28-2088

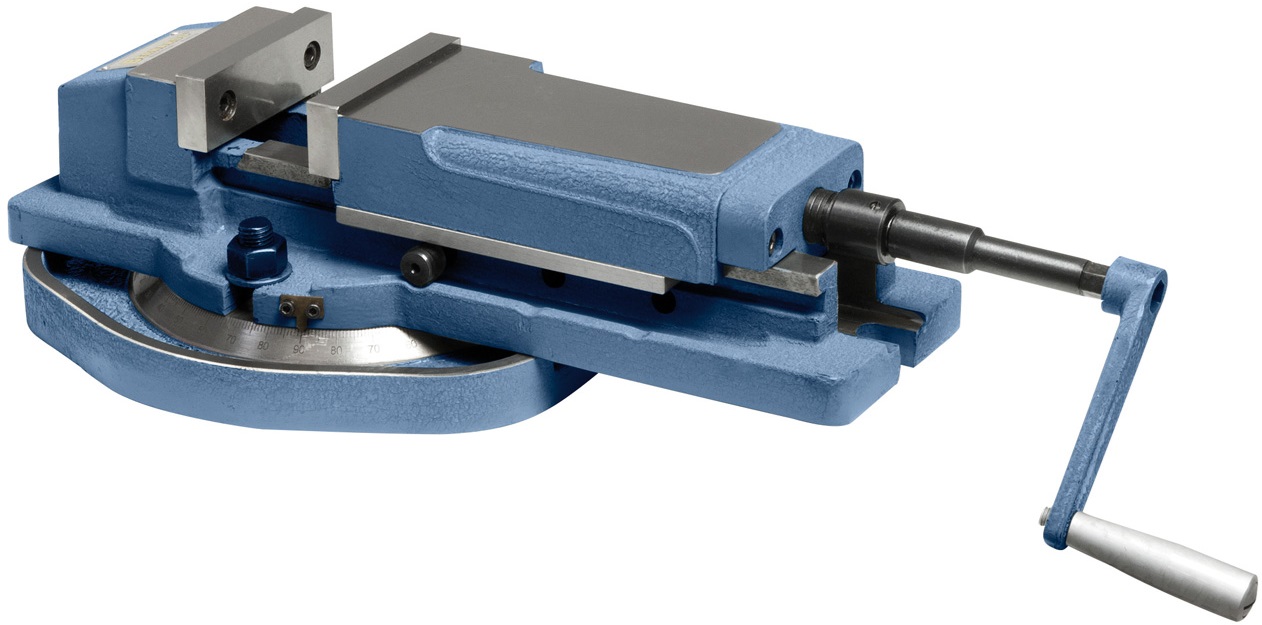

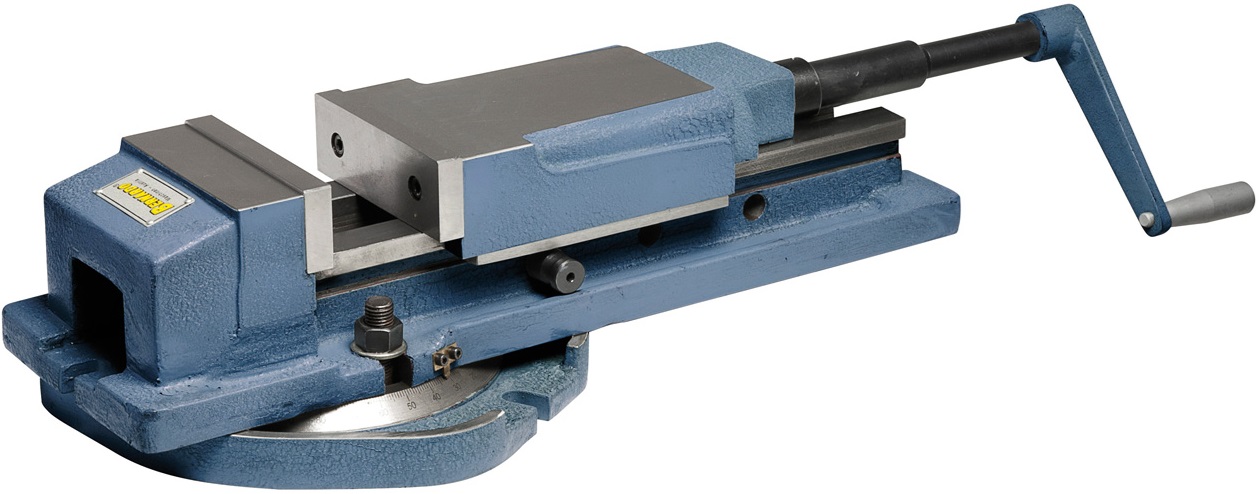

Strojní hydraulický svěrák Bernardo VH 100 s otočným stolem
Využití svěráku: obráběcí centra, frézování, vrtání a broušení
Mechanicko-hydraulický upínací systém ovládaný ruční klikou
Booster-systém, menší potřebná síla, vysoký tlak při upínání
Vysoká a bezpečná upínací síla při malé fyzické námaze
Vhodné pro upínání dlouhých velkých obrobků
Velký upínací rozsah díky aretačním šroubům s různými odstupy otvorů
Robustní nízká konstrukce vhodná pro frézování, vrtání a broušení
Vyměnitelné upínací čelisti jsou kalené a broušené
Odnímatelná otočná základna - stůl se stupnicí

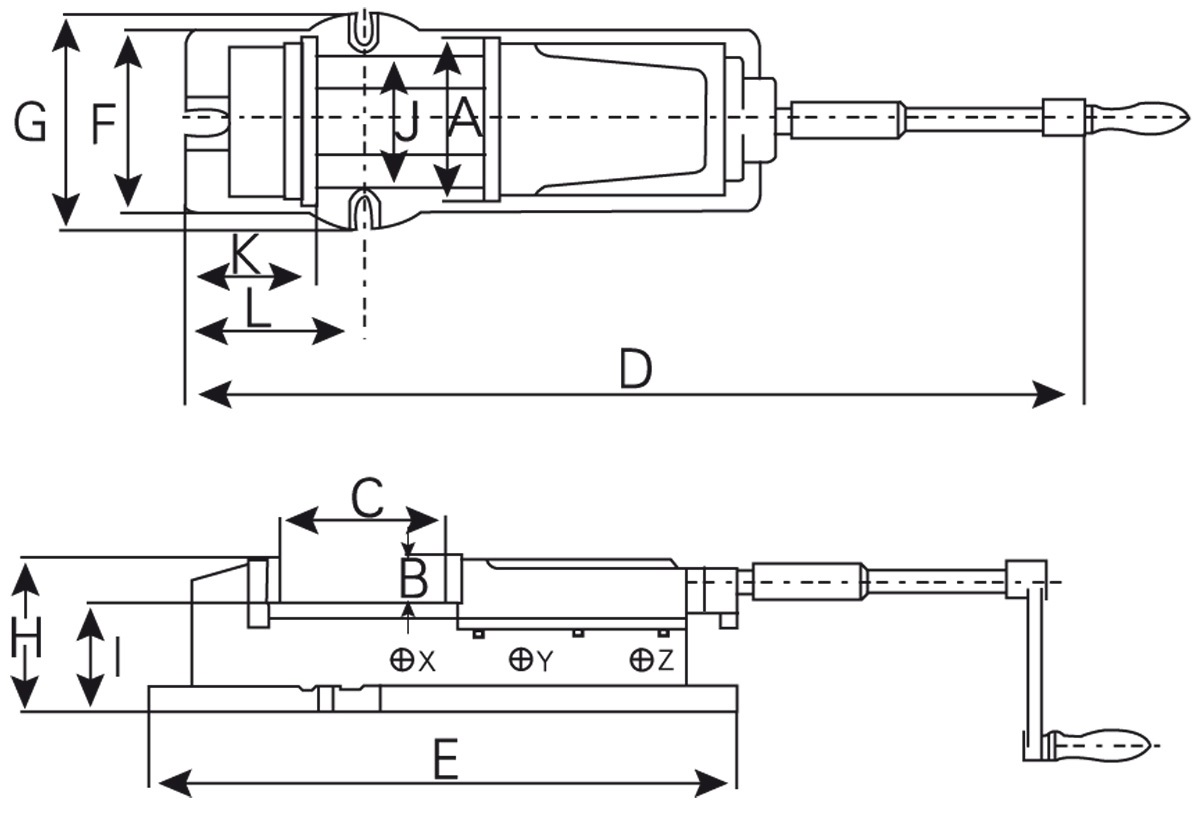

Technické parametry:
Šířka čelistí A: 100 mm
Výška čelistí B: 36 mm
Upínací délka C: 0 - 72 | 70 - 140 | 15 - 170 mm
Celková délka D: 525 mm
Délka základny E: 430 mm
Šířka základny F: 130 mm
Šířka základny G: 160 mm
Výška H: 94 mm
Výška umístění čelistí I: 60 mm
Šířka vedení čelistí J: 78 mm
Vzdálenost pevné čelisti K: 100 mm
Vzdálenost upínacího otvoru základny svěráku L: 155 mm
Upínací rozsah X: 0 - 60 mm
Upínací rozsah Y: 57 - 115 mm
Upínací rozsah Z: 110 - 170 mm
Hmotnost: 22 kg
