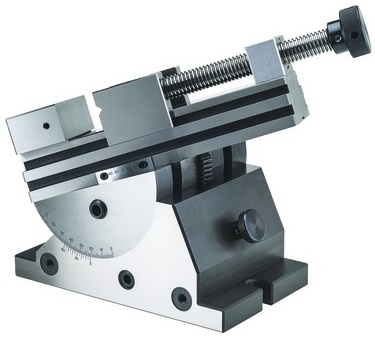

370782 univerzální přesný svěrák Röhm PS-70ZD dvouosý

Univerzální přesný úhlový svěrák Röhm PS-ZD 1. Dvouosý
Univerzální svěrák s přesně obrobenými plochami určený pro přesná měření a obrábění zajištěnou rovnoběžností a kolmostí broušených ploch pro upnutí materiálu
Ideální svěrák pro přesné broušení, frézování, gravírování a měřicí práce s důrazem na přesnost nastavení pozice obrobku
Horizontální a vertikální prizma v pohyblivé čelisti svěráku
Stabilní a přesně nastavitelná pozice v každém úhlu
Jemné nastavení pomocí šroubu na spodní straně umožňuje přesné nastavení úhlu
S naklápěcí základnou otočnou až o 360° s přesnými stupnicemi obou os doplněnými noniusem pro jemné nastavení
Aretace svěráku je funkční v libovolné úhlové poloze pomocí zajišťovacích šroubů
Tento nástrojařský svěrák je vyroben z legované nástrojové oceli, je kalený a přesně broušený s přesností 0,001 mm
Jednoduché upínání a uvolňování inbusovým klíčem
Čelist je nastavitelná v krocích, uzamykání je automatické
Vřeteno s ochranou před poškozením erozí, třískami

Šířka čelistí 70 mm

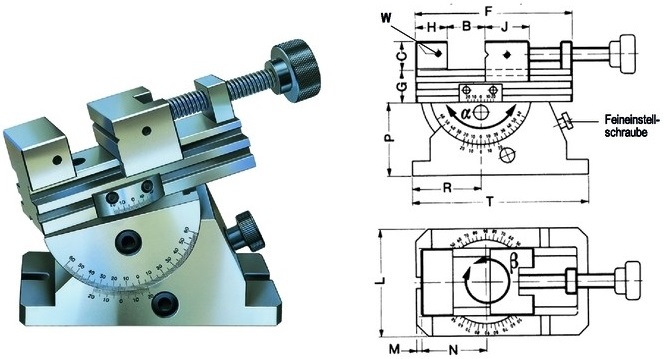

Upínací délka (B) 0 - 80 mm
Výška čelistí (C) 30 mm
Celková délka (Dmax) 180 mm
Délka svěráku (F) 160 mm
Šířka svěráku (L) 110 mm
Výška svěráku 137 mm
Úhel naklopení α 0 - 120°
Úhel natočení β 360 °
Parametry přesnosti:
Kolmost 0,005 mm
Rovnoběžnost 0,002 mm
Úhlový nonius: 3‘
Upínací tlak [kN]: -
Hmotnost 11,1 kg
