Chauvin Arnoux C.A 8345-1000 + MA194/350 + DataView + Reeling Box + Mag.svorky


NOVINKA
Chauvin Arnoux C.A 8345-1000 + MA194/350 + DataView + Reeling Box + Mag.svorky

Chauvin Arnoux C.A 8345-1000 + MA194/350 + DataView + Reeling Box + Mag.svorky

Chauvin Arnoux C.A 8345-1000 + MA194/350 + DataView + Reeling Box + Mag.svorky

Kód
CA8345set
Výrobce
Dostupnost
1 týden
Cena vč. DPH
174 900 Kč
Množství

Popis zboží

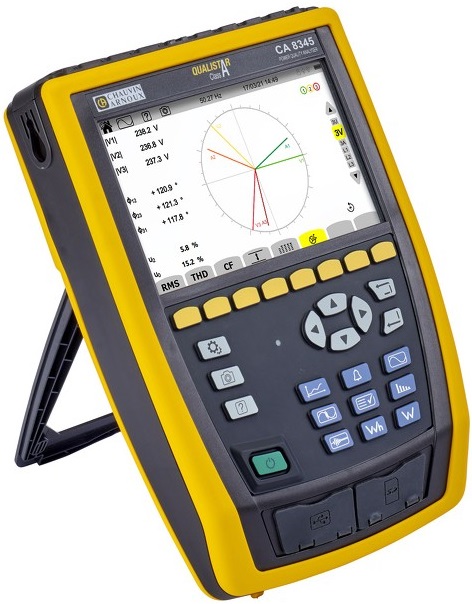

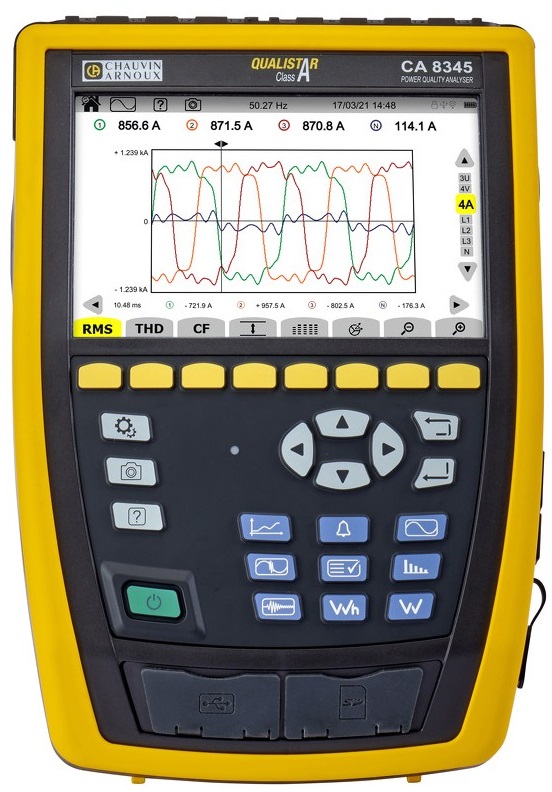

Chauvin Arnoux C.A 8345/1000 analyzátor kvality elektrické energie

Třífázové analyzátory kvality elektrické sítě umožňují rychlé a efektivní měření, monitorování a diagnostiku plně v souladu se třídou A (dle IEC 61000-4-30 edice 3). Intuitivní a snadné ovládání ve spojení s automatickou detekcí převodníků a grafickým menu umožňuje rychlé a efektivní měření bez nutnosti složitého a zdlouhavého nastavování. Široký výběr převodníků umožňuje měření při velmi malé i při velmi velké proudové zátěži. Moderní komunikační rozhraní Wifi a Ethernet umožňuje snadné ovádání na dálku. USB port pro flash disk naopak usnadňuje rychlý přenos dat z přístroje.

Hlavní parametry:
Záznamník kvality elektrické energie pro jedno až třífázové sítě (vyvážené i nevyvážené, až 25 různých zapojení přístroje)
Plně kompatibilní s třídou přesnosti A (dle IEC 61000-4-30)
Pro stejnosměrné a střídavé sítě do 1 000 V (nepřímo stovky GV)
Jmenovitý kmitočet sítí DC / 50 / 60 Hz
Měření proudu od 5 mA do 10 000 A (dle převodníků a rozsahu)
5 napěťových měřicích kanálů
4 proudové měřící kanály pro přímé měření na fázích i středním vodiči s možností současného připojení různých převodníků zároveň (10 typů s možností výměny za chodu přístroje)
Měření pomocí převodníků AmpFlex typu A193 a MA194 již od 0,1A díky možnosti manuálního nastavení rozsahu a citlivosti.
Rychlost vzorkování až 400 kS/s pro napěťové kanály
Rychlost vzorkování až 200 kS/s pro proudové kanály
Rychlost vzorkování až 2 MS/s pro rázové vlny
Pro metrologii 512 vzorků / periodu s průměrováním do jedné naměřené hodnoty interval (nejkratší interval záznamu 200 ms, uživatelsky volitelný)
Kompletní lokalizace firmware i software do českého jazyka

Možnost provozovat všechny funkce současně s možností zobrazení již zaznamenaných dat během jejich ukládání. To usnadňuje kontrolu správnosti záznamu (např. kontrola po několika hodinách z týdenního záznamu může odhalit špatné nastavení).

I. Režim průběhů (základní)
Zobrazení průběhu napětí a proudů, tabulkové hodnoty průměrů, minim a maxim, stejnosměrných složek, flikr, , Fresnelův diagram. Možnost uložení až tisíců snímků obrazovky dle velikosti SD karty.
II. Režim harmonické analýzy
Výpočet hodnoty jednotlivých harmonických až do 63-tí. Výpočet směru toku harmonických složek a jeho vlivu na ohřev neutrálního vodiče (expertní režim). Vyjádření v absolutní hodnotě, nebo relativně k celkové TRMS hodnotě nebo k základní harmonické.
Výpočet hodnoty jednotlivých mezi-harmonických (interharmonické) až do 62-hé
III. Režim výkonové analýzy
Výpočet činného, jalového i zdánlivého výkonu (W, VA, var), Měření a záznam účiníku cos θ, tan θ, PF, DPF
IV. Režim záznamu energie, wattmetr
Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie). Výpočet nákladů dle zadaných tarifů a měn. Lze konfigurovat jako vícetarifový elektroměr.
V. Režim záznamu
Dlouhodobé sledování a zaznamenávání parametrů sítě. Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu. Perioda nastavitelná od 200 ms do 2 h. Programovatelné začátky a konce záznamů s vlastním pojmenováním. Možnost záznamu až 900 různých parametrů.
VI. Režim přechodných jevů
Umožňuje zachytit přerušení, špičky napětí a proudu, krátké jevy atp. Možnost zachycení dějů od 2,5 μS.  Jednorázově lze zaznamenat až 1000 dějů v jednom intervalu. Celkový počet je omezen pouze velikosti SD karty. Zachycení rázové vlny (např. po úderu blesku) o délce 500 ns a velikosti až 12 kV.
VII. Režim rozběhových proudů
Funkce INRUSH pro měření rozběhových proudů s délkou trvání až 30min (10 min včetně průběhu + TRMS hodnota, 30 min pouze TRMS hodnota)
VIII. Režim alarmů
Překročení nastavených mezí (start, doba trvání, čas a datum výskytu, …). Záznam až 20 000 alarmů v jednom intervalu, 40 různých konfigurovatelných typů (mezí)
IX. Režim monitorování
Slouží ke sledování parametrů de normy ČSN EN 50 160. Konfigurace se provádí pomocí SW v PC

Další funkce:
Přímým tlačítkem na těle přístroje lze pořídit v jakékoli chvíli snímek, nebo sérii snímků aktuální obrazovky včetně dat při pořízená snímku. Ukládat lze tisíce snímků, celkový počet je omezen pouze velikosti SD karty
Integrovaná nápověda v přístroji pomůže s popisem zkratek nebo značek na aktuálním displeji. Může být i vícestránková
Vestavěný GPS přijímač pro synchronizaci času a data. Čas lze synchronizovat jak z GPS tak za pomocí síťového protokolu NTP.

Komunikace, konfigurace a software
Přístroj lze konfigurovat lokálně i vzdáleněpomocí celé řady rozhraní a implementovaných funkcí.
Software PAT3® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci s analyzátorem v reálném čase a jeho konfiguraci.
Software DataView®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.
Integrovaný webový server umožňující ovládání a konfiguraci přístroje pomocí běžného prohlížeče (pomocí VNC). Ovládání je tak možné z PC, telefonu nebo tabletu s OS Windows, Android nebo iOS

Komunikace, ukládání dat a software
Umožňuje online komunikaci a stažení dat přes bezdrátovou síť
Standardní frekvence 2,4 GHz (802.11 b/g)
Možnost propojení s PC, mobilním telefonem nebo tabletemOS Windows, Android nebo iOS
Připojení do LAN sítě pro vzdálenou správu přístroje
Ethernet 100 Mbps
Slot na SD karty (SDSC, SDHC, SDXC) do velikosti až 64 GB
Možnost snadné výměny karty na přední straně displeje
Rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
Automatické spojení s přístrojem při opakovaném připojení
Rozhraní USB (A) HOST pro připojení flash disku
Možnost přímého klonování dat na připojený flash disk. Naměřená data není potřeba stahovat do PC, mohou být kopírována přímo na místě měření

Provedení a fyzické parametry
Integrovaný průmyslový Li-Ion akumulátor s kapacitou 5 700 mAh
Doba provozu na plně nabitý akumulátor 6-10 h (dle nastavení přístroje)
Napájecí z externího adaptéru do 260V v CAT III nebo až 1000 V AC/DC v CAT IV (dle modelu, nebo jako volitelné příslušenství)
Barevný grafický dotykový displej 7" (18cm) s LED podsvícením s nastavením jasu a kontrastu. Pozorovací úhel 85° ve všech úhlech
Robustní konstrukce, ergonomický design
Možnost uzamčení pomocí zámku Kensington
Elektrická bezpečnost 1000V / CAT IV
Vysoký stupeň krytí IP54
Mechanická odolnost na pád z 1  m
Provozní teplota -5 až 45 °C
Rozměry: 200 × 285 × 55 mm (bez snímačů)
Hmotnost: přibližně 2 kg
Záruka na hlavní přístroj: 36 měsíců

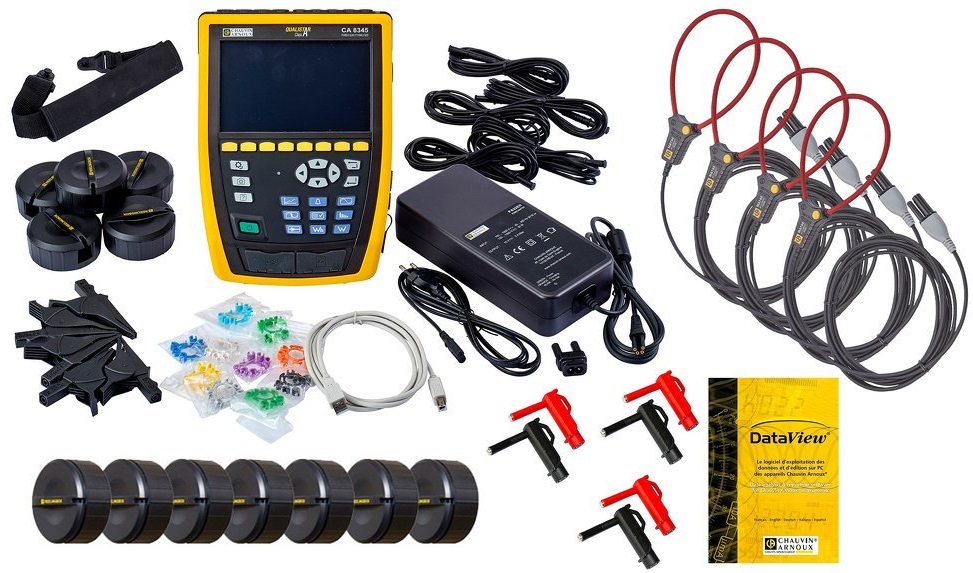

Rozsah dodávky:
Analyzátor sítě C.A 8345
Bez klešťových převodníků,
5 ks prodlužovacích vodičů s banánky
5 ks krokosvorek
5 ks navíjecí pouzdro
Sada barevných kroužků
Uživatelský SW
USB kabel
SD karta
Napájecí zdroj/nabíječka PA32ER (100...1000V)
Baterie
Brašna
Řemínek na ruku
Návod k obsluze v českém jazyce

Obsah dodávky je shodný jako u přístroje C.A 8345-1000
Navíc obdržíte
- převodníky MA194/350 4 ks
- software DataView
- navíjecí pouzdro 7 ks
- magnetické adaptéry 4 ks
