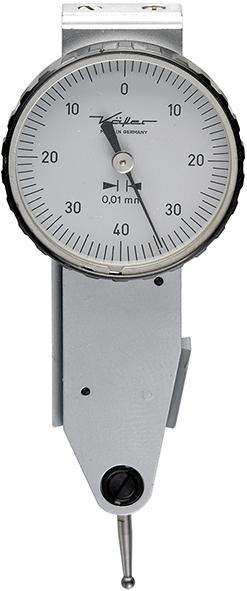

Käfer K 31 páčkový úchylkoměr pr. 32 mm

Kryt slouží k ochraně rybinovitých kolejnic, které jsou pochromované a odolné proti nárazu
Snímací hřídel je integrována do precizního kulového ložiska
Měřicí mechanismus je uložený na rubínových krystalech
Automatické přepínání směru měření
Kryt je vybaven třemi frézovanými rybinovými kolejnicemi pro upevnění upínací stopky (průměr 8 mm h6)
Měřicí nástavec M1,6 s průměrem 2 mm je opatřen kuličkou z tvrdokovu a otočným vnějším kroužkem
Dodává se s klíčkem v plastovém boxu

Použití:
Kontrola obvodů hřídelí a pouzder
Centrování průchozích otvorů
Vyrovnávání ploch
Kontrola paralelity

Provedení:
Tvar A – měřicí nástavec pravoúhlý, výklopný ke stupnici o 240°
Tvar B – měřicí nástavec souběžně výklopný ke stupnici o 240°
Tvar C – měřicí nástavec zpětně výklopný ke stupnici o 240°

Technické parametry:
Rozsah měření: 0,8 mm
Odčítání (noius): 0,01 mm
Stupnice: 0 - 40 - 0
Průměr krytu: 32 mm
Délka snímače: 12,8 mm
Tvar: B – měřicí nástavec souběžně výklopný ke stupnici o 240°
