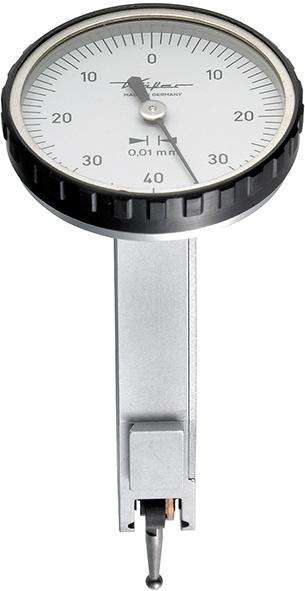

Käfer K 32 páčkový úchylkoměr pr. 32 mm

Kryt sloužící k ochraně před poškozením rybinovitých kolejnic, které jsou pochromované a odolné proti nárazu
Snímací hřídel je integrována do precizního kulového ložiska
Měřicí mechanismus je uložený na rubínových krystalech
Automatické přepínání směru měření
Kryt je opatřen třemi frézovanými rybinovými kolejnicemi pro uchycení upínací stopky (průměr 8 mm h6)
Měřicí nástavec M1,6 s průměrem 2 mm je osazen kuličkou z tvrdokovu a opatřen otočným vnějším kroužkem
Dodáváno s klíčkem v plastovém boxu

Použití:
Kontrola obvodu hřídelí a pouzder
Centrování průchozích otvorů
Vyrovnávání ploch
Kontrola paralelity

Provedení:
Tvar A – měřicí nástavec pravoúhlý, výklopný ke stupnici o 240°
Tvar B – měřicí nástavec souběžně výklopný ke stupnici o 240°
Tvar C – měřicí nástavec zpětně výklopný ke stupnici o 240°

Technické parametry:
Rozsah měření: 0,8 mm
Odčítání (nonius): 0,01 mm
Očíslování stupnice: 0 - 40 - 0
Průměr krytu: 32 mm
Délka snímače: 12,8 mm
Tvar: C – měřicí nástavec zpětně výklopný ke stupnici o 240°
