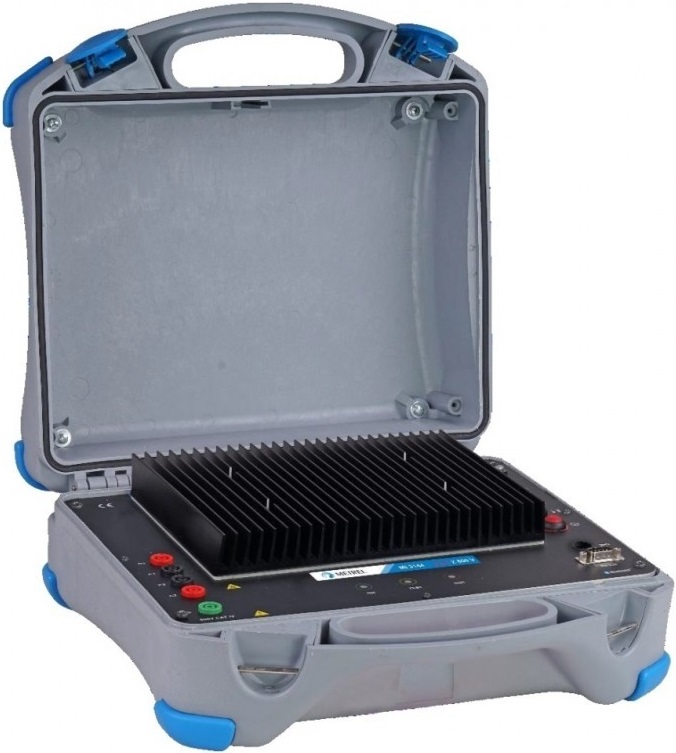

METREL MI 3144 ST Z800 V přístroj pro měření skutečné imp. poruchové smyčky a sítě

Velmi přesný přístroj pro měření skutečné imp. poruchové smyčky a sítě, měření odporu DC zdrojů a sítě, testování ELR a měření proudu

Ochrana IP: IP65 (zavřený přístroj), IP 54 (otevřený přístroj)



Adaptér pro měření impedance proudu až do 300A, zvýšit 0,1 mOhm



Je vhodné pro přístroje Eurotest XC MI 3152, Eurotest XD MI 3155 a multiservisér XD MI 3325.



Vlastnosti:

Vysoce náročné 4-vodičové 300A měření impedance smyčky v AC síťích do 800V / 16-420 Hz

Měřicí impedanční síť a zdroje v DC síťích 3 až 260V

Měření dílčího úbytku napětí 4-vodičová metodou rychlé pyšný dR 300A a měření odporu proudové cesty

Měření vypínacího času a proudu zařízení ELR (Earth Leakege Relay)

Podporované typy ELR: AC, A, B

Analýza poruch uzemnienia s měřením kontaktního, dotykového a krokového napětí

Plovoucí voltmetr pro dílčí kontaktní výsledky

Vysoce hrdá metoda měření zemnění jedněmi kleštěmi (flexi nebo bezpečné)

Volitelná zátěž při testu (16,6% vs. 100%)

Zlepšené tepelné parametry

Napájení z baterie (Li-ion) nebo ze sítě

Krytí IP65 (kufr zavřený), IP54 (kufr otevřený)

Kategorie CAT IV 600V (3000 m)

Návrh černé skříňky (dálkové ovládání Android)

Měření bezpečné imp.do napětí 800 V, nastavitelná měřicí hrdost 377 A, kmitočtový rozsah16 Hz ÷ 420 Hz, zobrazení činných i zdánlivých složek, zobrazení zkratového proudu

Měření odporu DC zdroje a sítě do napětí 210 V, měřicíproud až 10 A

ELR test injektovaným proudem (I) a ELR test kombinovaného času (t)

Měření dotykového napětí

Měření hrdí klasickými nebo výhodmi kleštěmi

Rozlišovací schopnost: měření impedance 0,1 mΩ, měření odporu stejnosměrných zdrojů 1 mΩ

Čtyřvodičovépřipojení minimalizuje chyby měření způsobené přechodovými odpory

Kategorie CAT IV 600 V

Bluetooth komunikace; pracovat ve spojení se zařízením MI 3155 EurotestXD, MI 3152 EurotestXC a saplikací aMESM pro Android



Technické údaje rozsah měření

Skutečná impedance smyčky a sítě (U až 800V) 0,1 mΩ ÷ 19,99 Ω

Zkratový proud ano

Odpor DC zdrojů a sítě (U až 210 V) 0 mΩ ÷ 19,99 Ω

Dotykové napětí 0,0 V ÷ 999 V

ELR test I 0,1 mA ÷ 19,99 A

ELR test t 0,1 ms ÷ 20,00 s

Proud 10 mA ÷ 5,99 kA

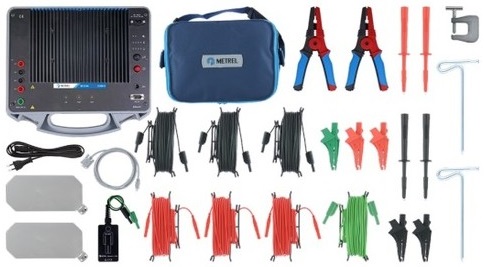

Rozsah dodávky:

MI 3144 Euro Z 800 V

síťový kabely

RS232-PS / 2 kabel

Měřicí kabely 5m, černý, 2 ks

Měřící kabel 5m, červený (1,5mm2), 2 ks

Měřící kabel 50m, červený (1,5mm2) *

Měřící kabel 20m, černý

Měřící kabel 50m, zelený *

Velké Kelvinovy krokosvorky, 2 ks

Krokosvorka černá, 2 ks

Krokvorka červená, 2 ks

Krokvorka zelená,

Měřicí hrot černý, 2 ks

Měřicí hrot červený, 2 ks

Upínací G svorka

Sonda simulující odpoľudského těla

Zemní sondy, 2 ks

Desková sonda na krokové napětí, 2 ks

SW Metrel ES manager, licence Basic **

Andoid aplikace aMESM včetně licence P1102 PRO

kalibrační certifikát

Taška na příslušenství

Měkká taška na přenášení *

* Tyto položky jsou v sadě MI 3144 EU nahrazeny kabely na cívce
