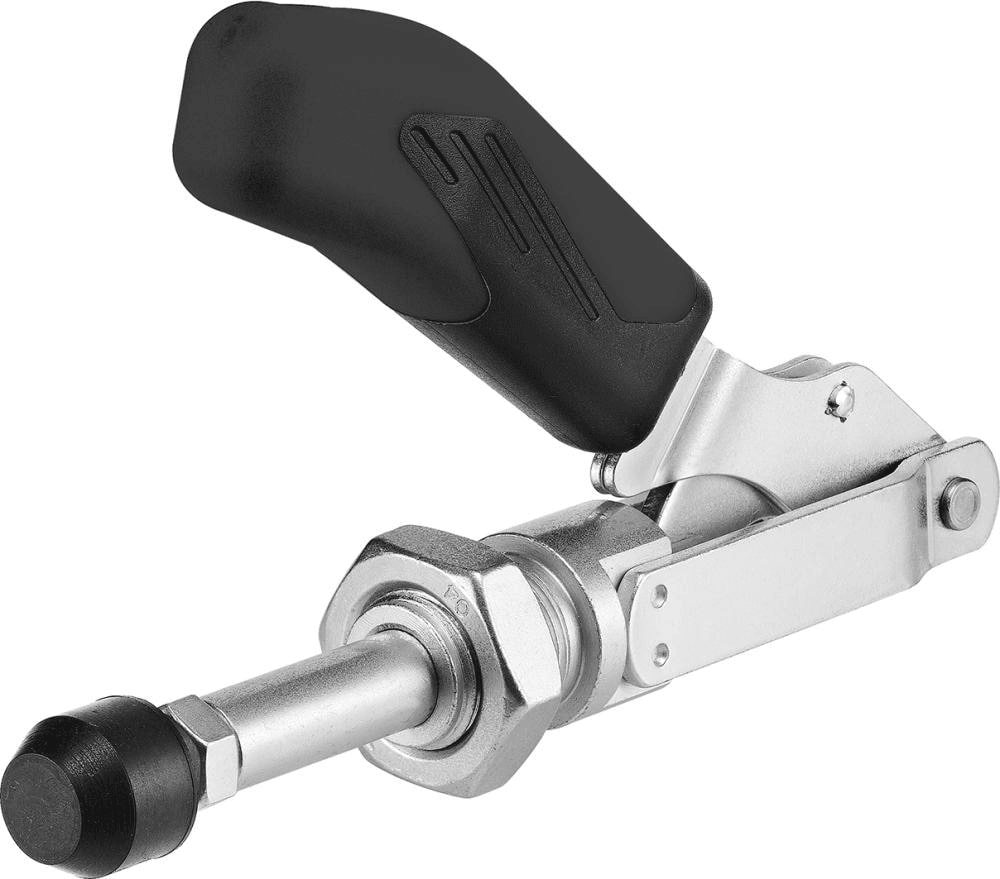

AMF 562494 upínka 6844 ESD s přítlačným pístem, velikost 2

Tlakové upínky s čelním závitem pro přímou vestavbu do plechových stěn nebo do přípravků
Rukojeť z červeného plastu, odolného proti oleji
U velikosti 0, 2 a 3: ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou
Komplet se zušlechtěným pozinkovaným přítlačným šroubem

Provedení:
Bez úhlové patky
Upínáky na principu tahu a tlaku (táhla a ruční páky pracují stejnoměrně)
Dlouhé vedení táhla s upevňovacím závitem a maticí
Pozinkováno a pasivováno
Nýty z oceli NEREZ se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech
Pákové díly a táhla jsou vyrobeny ze zušlechtěné oceli
Mazaná ložisková místa

Použití:
Tlaková upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA – electrostatic protected area) pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1

Upozornění:
Tlaková upínka ESD není izolační. Nesmí se používat v oblastech, ve kterých se pracuje s otevřeným napětím

Velikost 2
Zdvih 26 mm
Přítlak F1/F2 1 000/1 000 N
Přítlačný šroub M6 × 25 mm
Rozměr A 10 mm
Rozměr B 20 - 46 mm
Rozměr E 20 mm
Rozměr H1 66 mm
Rozměr HW 17 - 25 mm
Rozměr L1 114 mm
Rozměr L2 19 mm
Rozměr L3 105 mm
Rozměr M2 M16 × 1,5 mm
Rozměr N 22 mm
