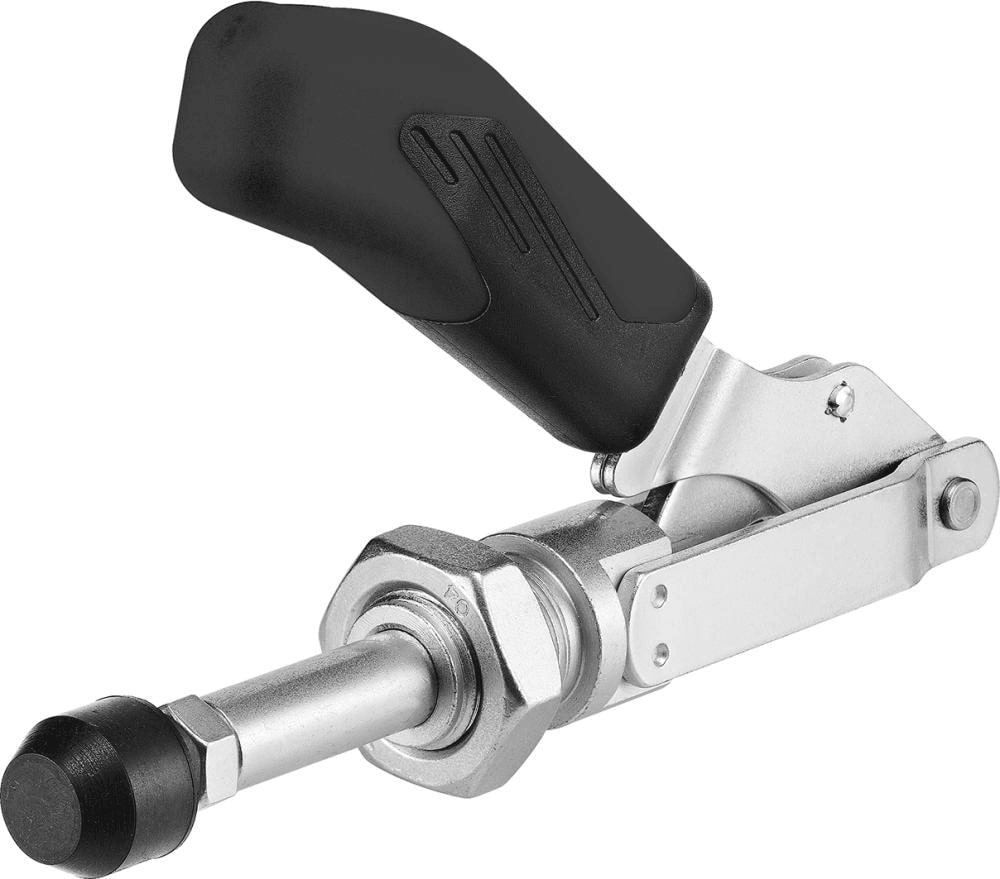

AMF 562495 upínka 6844 ESD s přítlačným pístem, velikost 3

Tlakové upínky s čelním závitem pro přímou vestavbu do plechových stěn nebo do přípravků

Rukojeť z červeného plastu, odolného proti oleji.
U velikosti 0, 2 a 3: ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou.
Komplet se zušlechtěným pozinkovaným přítlačným šroubem.

Provedení
Bez úhlové patky.
Upínáky na principu tahu a tlaku (táhla a ruční páky pracují stejnoměrně).
Dlouhé vedení táhla s upevňovacím závitem a maticí.
Pozinkováno a pasivováno.
Nýty z oceli NEREZ se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech.
Pákové díly a táhla jsou vyrobeny ze zušlechtěné oceli.
Mazaná ložisková místa.

Použití
Tlaková upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA – electrostatic protected area) pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1.

Upozornění
Tlaková upínka ESD není izolační. Nesmí se používat v oblastech, ve kterých se pracuje s otevřeným napětím.

Velikost 3
Zdvih 32 mm
Přítlak F1/F2 2 500/2 500 N
Přítlačný šroub M8 × 35 mm
Rozměr A 12 mm
Rozměr B 24 ÷ 56 mm
Rozměr E 30 mm
Rozměr H1 82,5 mm
Rozměr HW 22 - 35 mm
Rozměr L1 140 mm
Rozměr L2 22 mm
Rozměr L3 127 mm
Rozměr M2 M20 × 1,5
Rozměr N 27 mm
