Röhm 148545 strojní NC svěrák 135 mm RKK 3 s mechanickým posilovačem

NC kompaktní přesný svěrák Röhm RKK 3 (135 mm) s posilovačem
Kompaktní přesný svěrák pro CNC obráběcí centra vybavený mechanickým ručním posilovačem. Umožnuje bezpečné upínání při minimální námaze obsluhy.
Tyto prémiové modulární svěráky jsou vhodné pro obráběcí centra, brusky, frézky a jsou ideální pro 5-stranné obrábění.
Výborná dostupnost upnutého obrobku pro obrábění
Vysoká opakovatelná přesnost upnutí
Upínací systém: Mechanicko-mechanický, ručně ovládaný
Pohon vřetene a mechanicko-mechanický převod síly jsou zapouzdřené - ochrana proti třískám
Pouhým otočením regulátoru upínací síly lze předvolit až 60 kN upínací síly.
Pro upnutí na deformace citlivých obrobků, lze posilovací funkci vypnout
Zvláště vhodné pro použití na obráběcích centrech
Ochrana proti třískám
Tělo svěráku je provedeno z masivní oceli a všechny vodicí plochy jsou kalené a broušené na všech stranách. Spodní i boční díly jsou opatřeny dlouhými a příčnými drážkami 20 H7
Univerzálně použitelné – svěráky lze používat horizontálně, vertikálně nebo i na boku
Jednoduché spojení více modulárních svěráků pro práci v sestavách
Sadu dvou i čtyř svěráků je možné použít vertikálně bez použití palety
Upínací plocha pro upínání upínkami (krapnami)
Centrální mazání vodítek a závitu vřetena
Závit pro úhlovou montáž pohonu
Dlouhé funkční a upínací plochy jsou na všech styčných stranách kalené a přesně broušené
Otočná pevná a pohyblivá standardní čelist (jedna strana hladká, druhá rýhovaná, obě broušené)
Otvory se závitem pro montáž všech plochých čelistí Röhm se šířkou 125/160 mm
Stabilní svěráky s kompaktním designem a maximální přesností upínání pro stísněné prostory
Jednoduchá obsluha

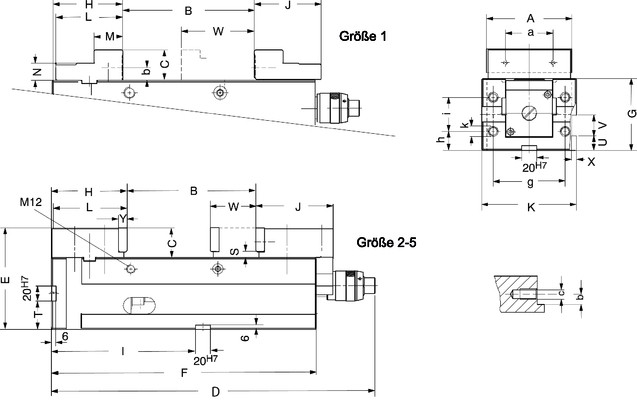

Šířka čelistí 135 mm
Upínací délka 0 - 215 mm
Výška čelistí 49 mm
Celková délka (Dmax) 483 mm
Délka svěráku (F) 400 mm
Šířka svěráku 135 mm
Výška svěráku (E) 148 mm
Upínací tlak 40 kN
Hmotnost 50 kg
