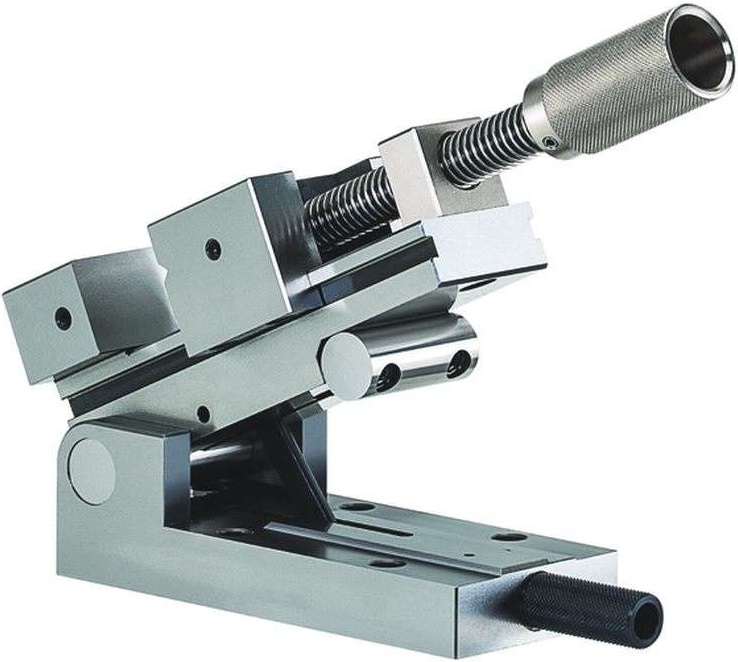

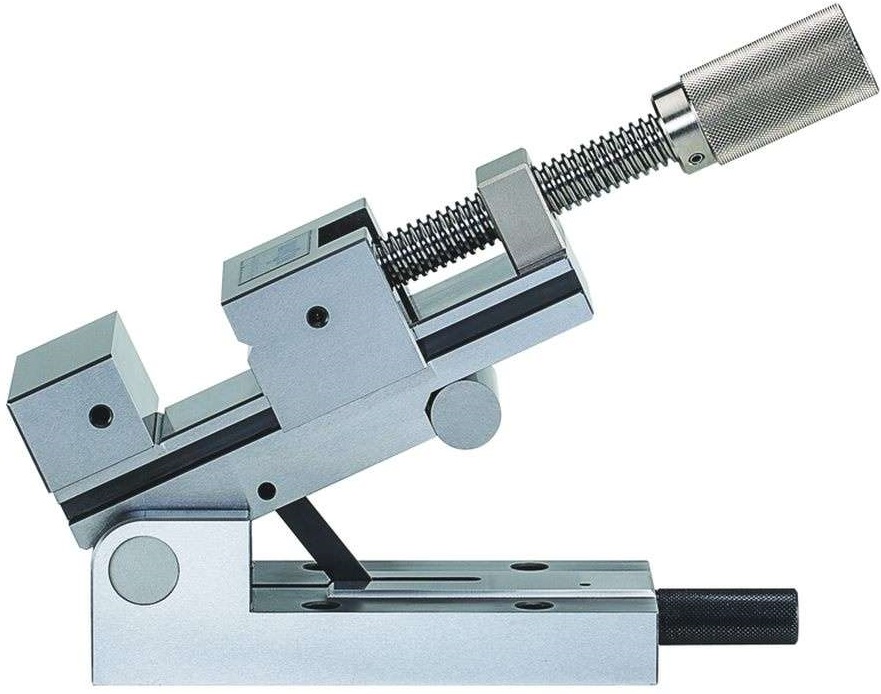

Röhm PS-90SV nástrojařský sinusový svěrák 370779

Sinusový nástrojařský svěrák Röhm PS-SV 2
Sinusový svěrák s přesně obrobenými plochami se zajištěnou rovnoběžností a kolmostí broušených ploch pro upnutí materiálu
Ideální svěrák pro přesné broušení, frézování, gravírování a měřicí práce s důrazem na přesnost nastavení úhlu
Aretace svěráku je funkční v libovolné úhlové poloze pomocí zajišťovacích šroubů
Přesné nastavení úhlu pomocí koncových měrek
Válečky jsou kalené a broušené s přesností do 0,001 mm
Tento nástrojařský svěrák je vyroben z legované nástrojové oceli, je kalený a přesně broušený s přesností 0,001 mm

Šířka čelistí 90 mm

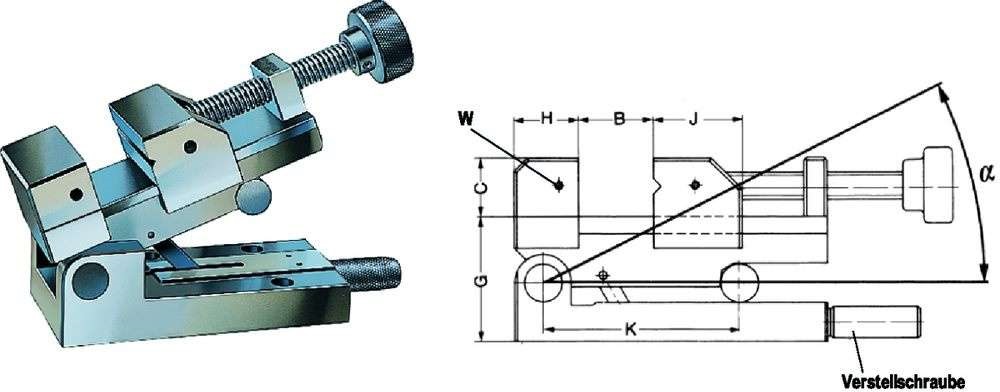

Upínací délka (B) 0 - 120 mm
Výška čelistí (C) 40 mm
Celková délka (Dmax) 210 mm
Délka svěráku (F) [mm]:
Šířka svěráku 90 mm
Výška svěráku 113 mm
Osová vzdálenost válečků (K) 150±0,015 mm
Úhel rozevření α 0 - 46°
Parametry přesnosti:
Kolmost 0,005 mm
Rovnoběžnost 0,002 mm
Úhlová odchylka při 45°: ±15“
Průměr válečků: h6
Upínací tlak 7 kN
Hmotnost 11 kg
