TMBP 20E stahovák pro demontáž ložisek ze slepých děr SKF

Použití
Stahovák byl zvlášť vyvinut pro demontáž kuličkových ložisek ze slepých ložiskových těles
(kdy nelze stahovák uchytit za vnitřní ani vnější kroužek) a z hřídelí o průměru 30 až 160 mm.
Popis

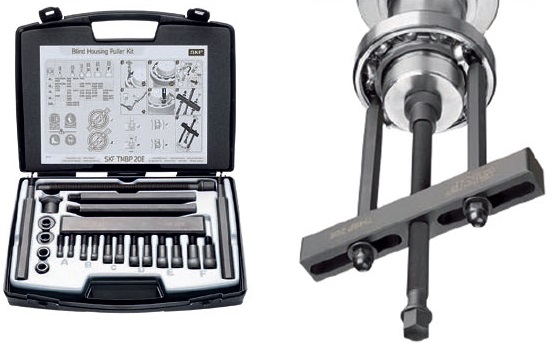

Při demontáži kuličkových ložisek stahovákem TMBP 20E je třeba odstranit část klece ložiska - odvrtat vrtákem nebo odříznout řezným nástrojem. Do vytvořených mezer zasuňte kulové nástavce tak, aby plošky byly obráceny k oběžným drahám. Otočením o 90°pevně uchytíte nástavce v demontážní poloze. Kulové nástavce jsou spojeny rameny
s příčným nosníkem, jímž prochází závitové vřeteno. Demontážní síla je vyvozena vřetenem stahováku. Pokud chcete zabránit poškození hřídele, nasaďte na konec vřetena ochrannou krytku se speciální pojišťovací funkcí.
Souprava obsahuje rovněž prodlužovací tyče, které zvětší dosah stahováku až na 583 mm. Všechny závity a šestihrany mají metrické rozměry a odpovídají mechanickému nářadí MaPro. Nástavce jsou vyrobeny z vysoce kvalitní kalené
ocele, a tedy nedochází k jejich opotřebení. Souprava je dodávána v kufříku se speciální vložkou, která při přepravě spolehlivě chrání všechny díly stahováku. V kufříku rovněž naleznete přiloženou kartu s návodem k použití.

Délka ramen 183 mm (7.2“)
Délka prodlužovacích tyčí 200 mm (7.9“)
Max. délka ramen (včetně
prodlužovacích tyčí)
583 mm (23“)
Průměr nástavců 10 – 30 mm (0.6 – 1.18“)
Celkové rozevření 54 – 221 mm (2.12 – 8.70“)
Max. moment 155 Nm (114 lbf ft)
Rozměr hlavy vřetena AF 22 mm
Rozměry kufříku 395 x 300 x 105 mm

Rozsah dodávky :
Nástavce, velikost A až F (vždy 2 kusy)
Hlavní tyče, 2 kusy (s podložkami a maticemi)
Prodlužovací tyče (4 kusy)
Závitové vřeteno
Ochranná krytka na závitové vřeteno
Příčný nosník
IFU karta
Přenosný kufřík
