TMBS 100E souprava stahováku se zadním uchycením - střední SKF

Masivní stahováky se zadním uchycením umožňují zachytit ložisko zezadu tam, kde už z důvodu místa nejde použít stahovák čelisťový. Zadní uchycení umožňuje také působit demontážní silou přímo na vnitřní kroužek ložiska, čímž se výrazně sníží nebezpečí poškození ložiska přenosem sil přes valivá tělesa a oběžné dráhy. Výrazně také klesne požadovaná síla nutná pro demontáž ložiska. Tento typ stahováku je dodáván ve třech velikostech a to pro průměry hřídelí maximálně do 50, 100 a 150 mm.

Řadu stahováků TMBS E tvoří souprava mechanického stahováku TMBS 50E a souprava hydraulického stahováku TMBS 100E a TMBS 150E. Souprava TMBS 50E vytváří demontážní sílu pomocí mechanického vřetene na rozdíl od TMBS 100E a TMBS 150E kde je použito vřeteno hydraulické. Maximální dosah TMBS 50E je 110 mm. S nástavnými tyčemi je dosah TMBS 100E a TMBS 150E 825 mm. TMBS 100E a TMBS 150 E jsou dodávány jako soupravy včetně zadního uchycení, hydraulického vřetene, příčníku, středicího hrotu a nástavných tyčí

Maximální zdvih 80 mm
Demontážní síla 100 kN
Maximální dosah 825 mm
Průměr hřídele 20 - 100 mm
Životnost hydraulického vřetene - minimum 5000 cyklů do 100 kN
Nastavení pojistného ventilu hydraulického vřetene 105 kN
Rozměry přenosného kufříku 580 x 410 x 70 mm
Hmotnost 13,5 kg

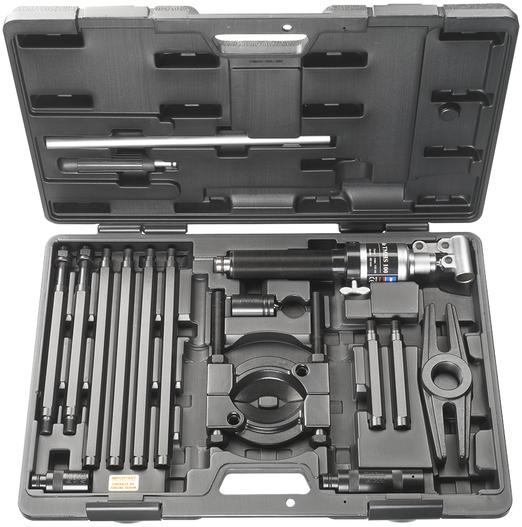

Rozsah dodávky :
Sada zadního uchycení
2x spojovací tyče
2x prodlužovací tyče, 125 mm
4x prodlužovací tyče, 285 mm
Příčník
Hydraulické vřeteno TMHS 10E
2x nástavec pro hydraulické vřeteno; 50, 100 mm
Středicí hrot
