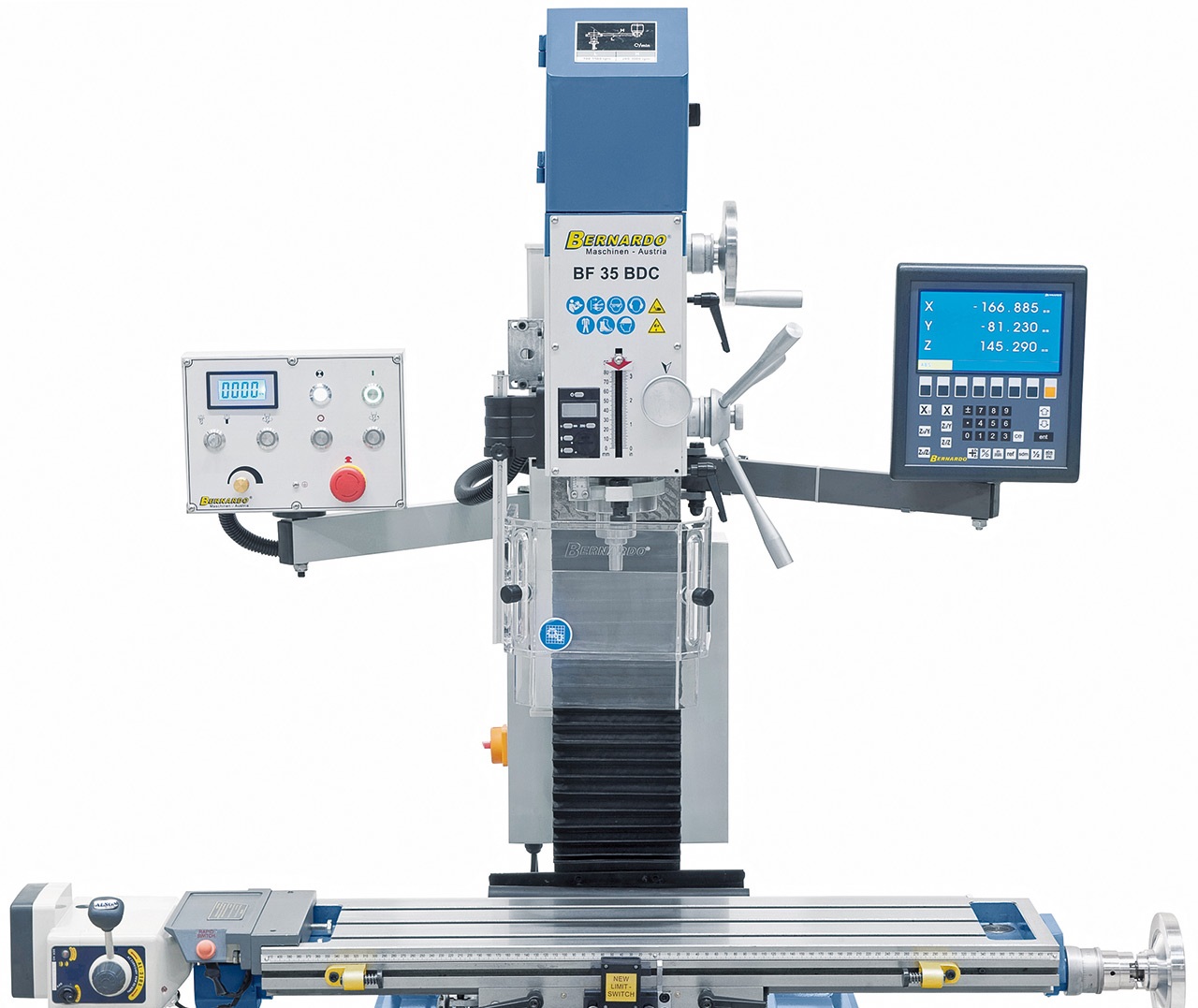

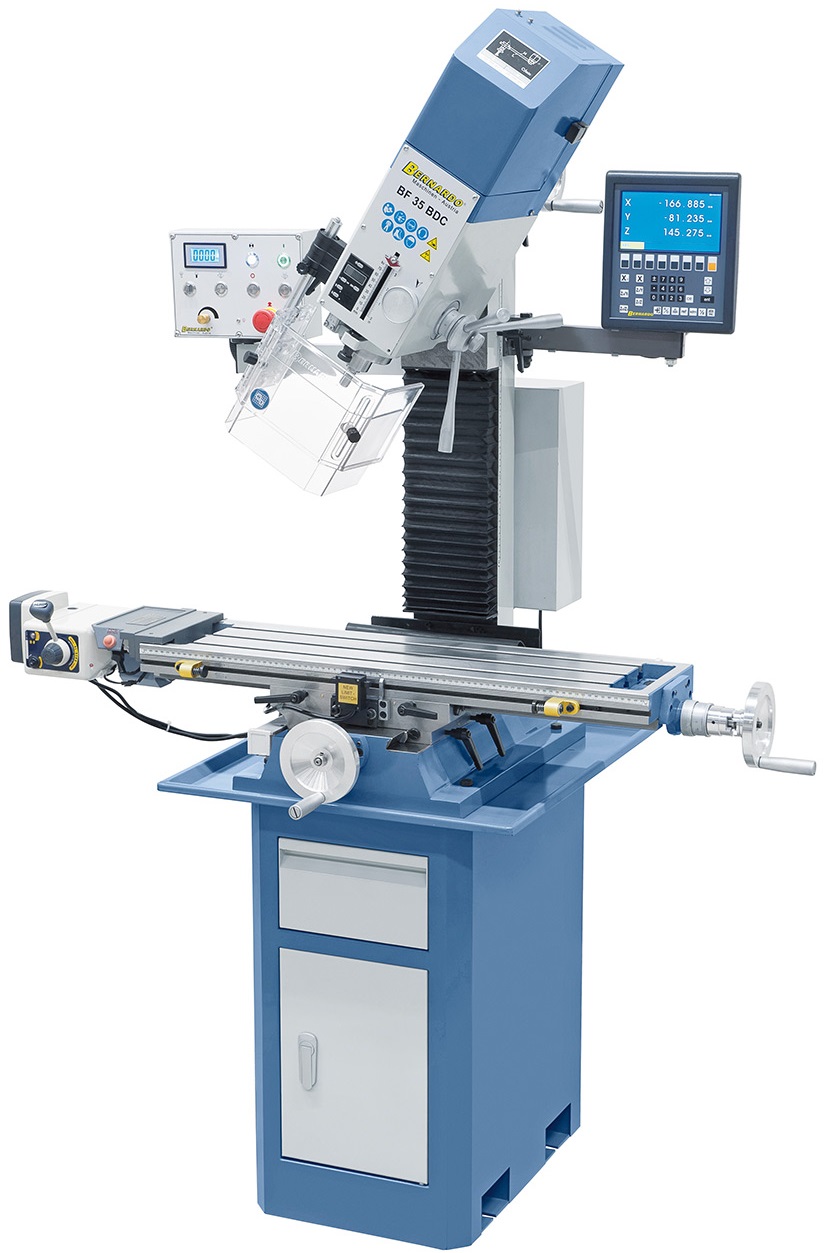

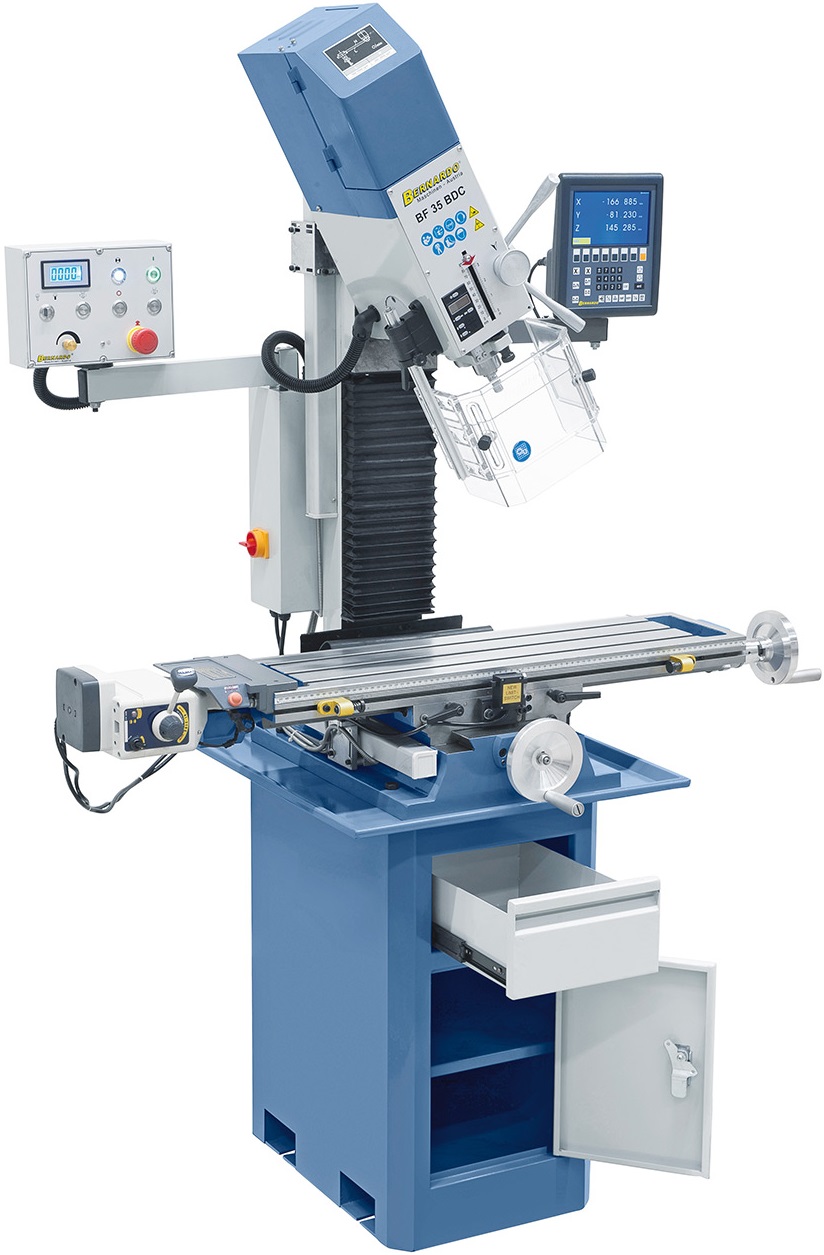

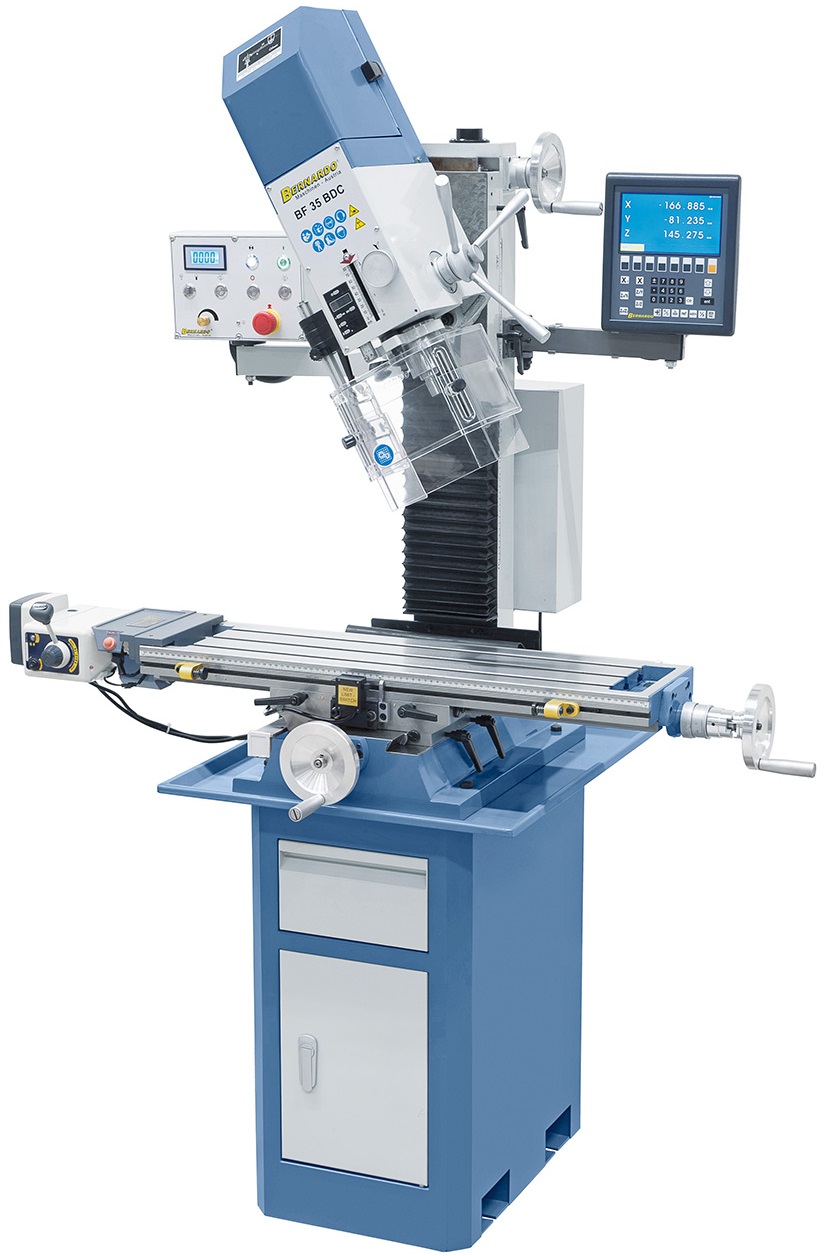

Bernardo BF 35 BDC vrtačko-frézka se strojním posuvem a odměřováním 3 os, 021117

Bernardo BF 35 BDC vrtačko-frézka se strojním posuvem a odměřováním 3 os, 021117

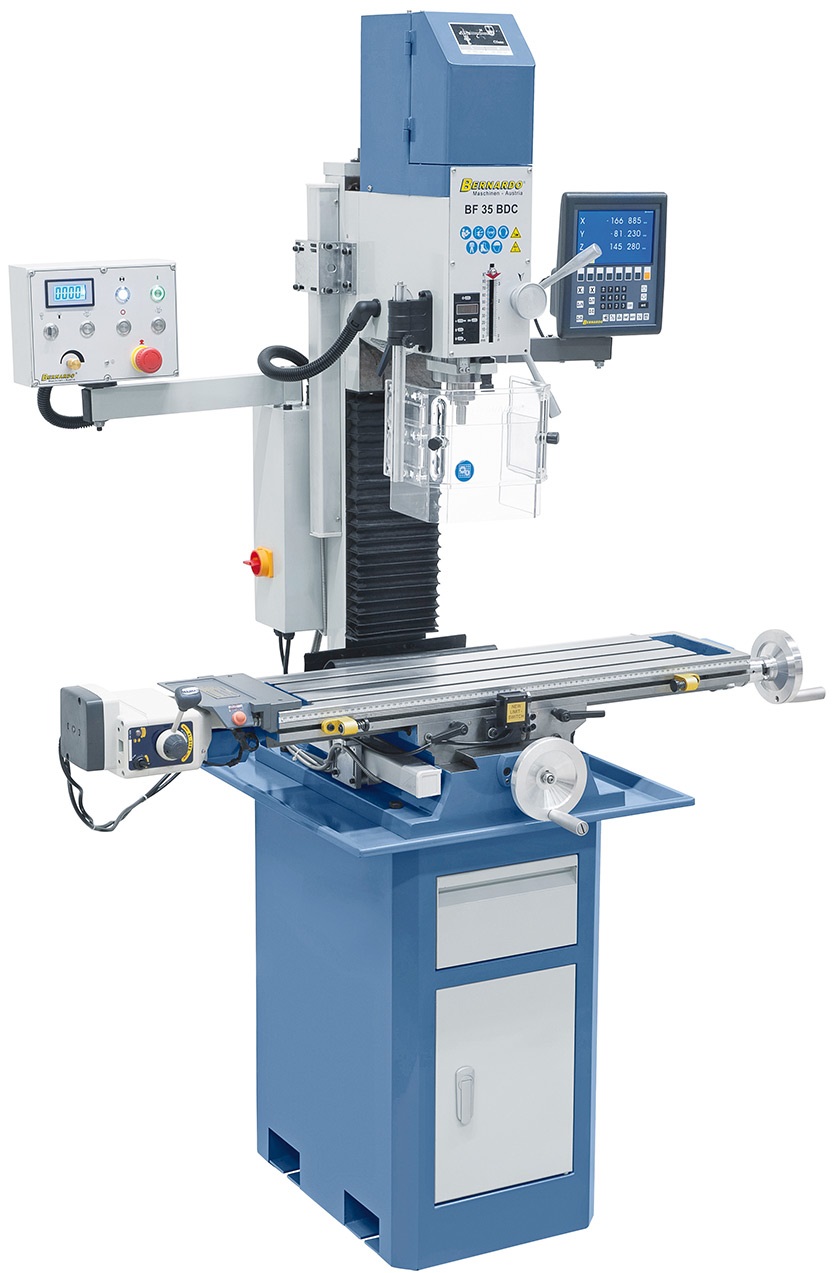

Vrtačko-frézka Bernardo BF 35 BDC je přesný a robustní stroj vybavený výkonným stejnosměrným motorem, strojním posuvem křížového stolu a digitálním odměřováním ve 3 osách. Díky plynulé regulaci otáček, natáčecí frézovací hlavě a masivnímu křížovému stolu s precizně opracovaným povrchem je ideální pro profesionální použití, výrobu modelů i výuku.

Klíčové vlastnosti

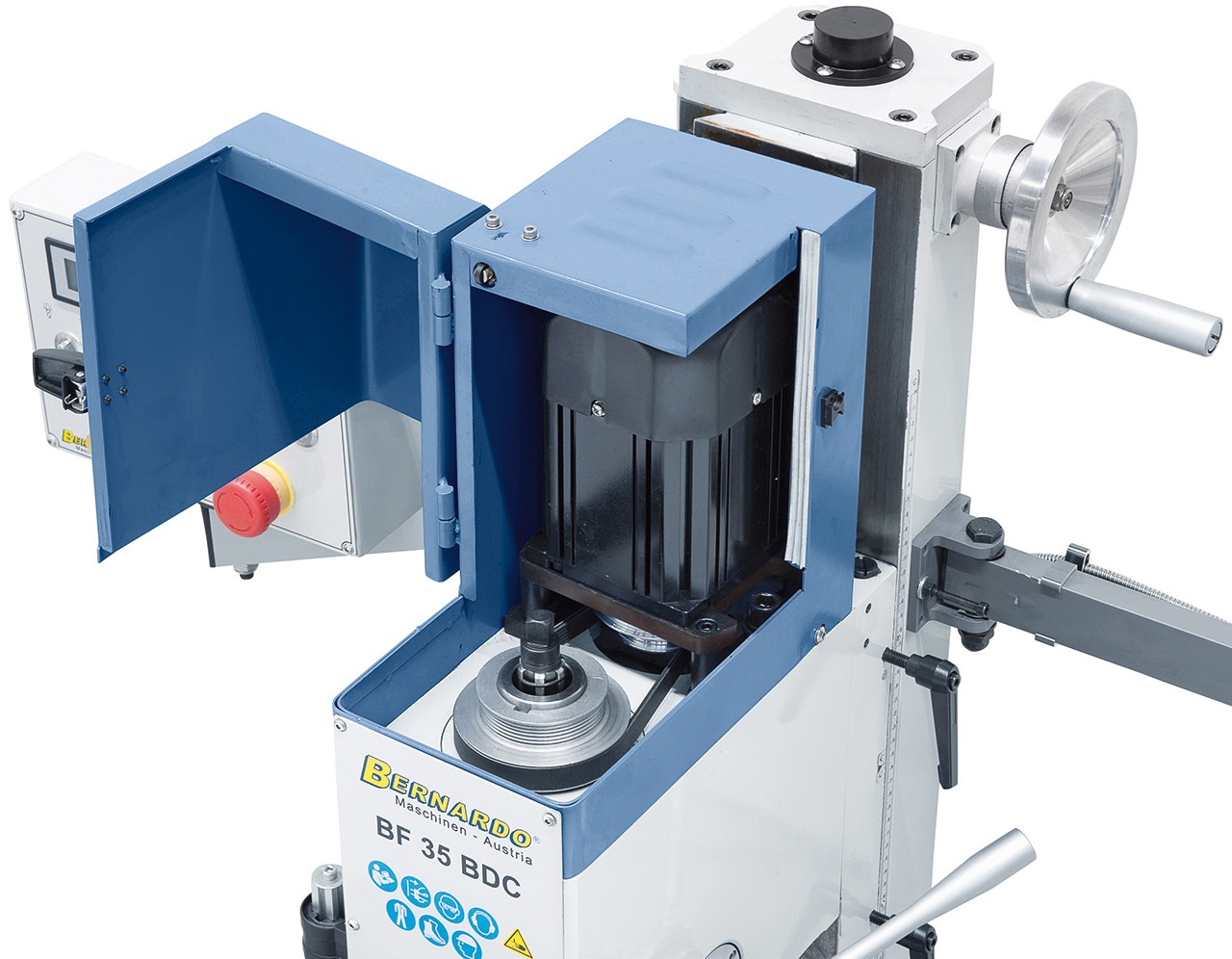

Výkonný stejnosměrný motor 1,5 kW s vysokým točivým momentem i při nízkých otáčkách.

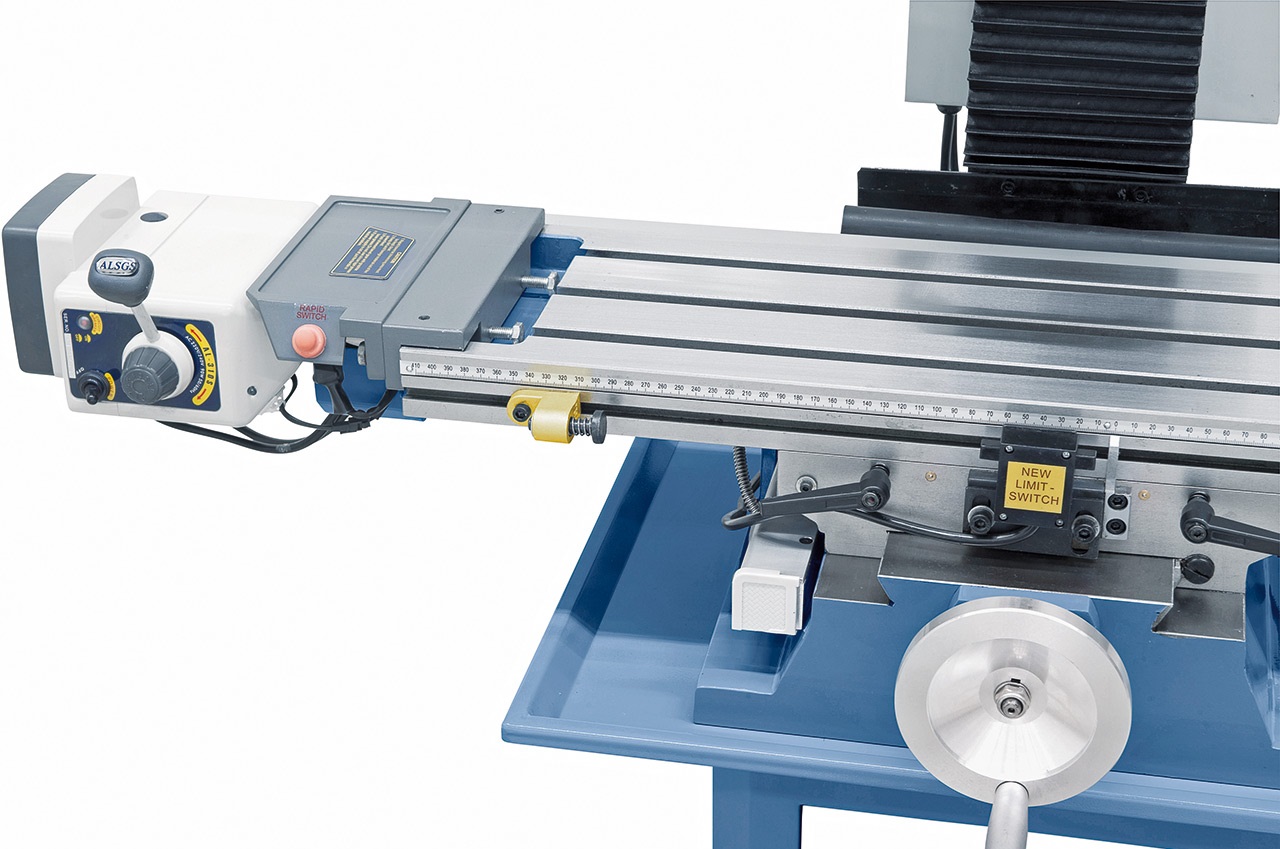

Strojní posuv křížového stolu v ose X Bernardo AL 450 D.

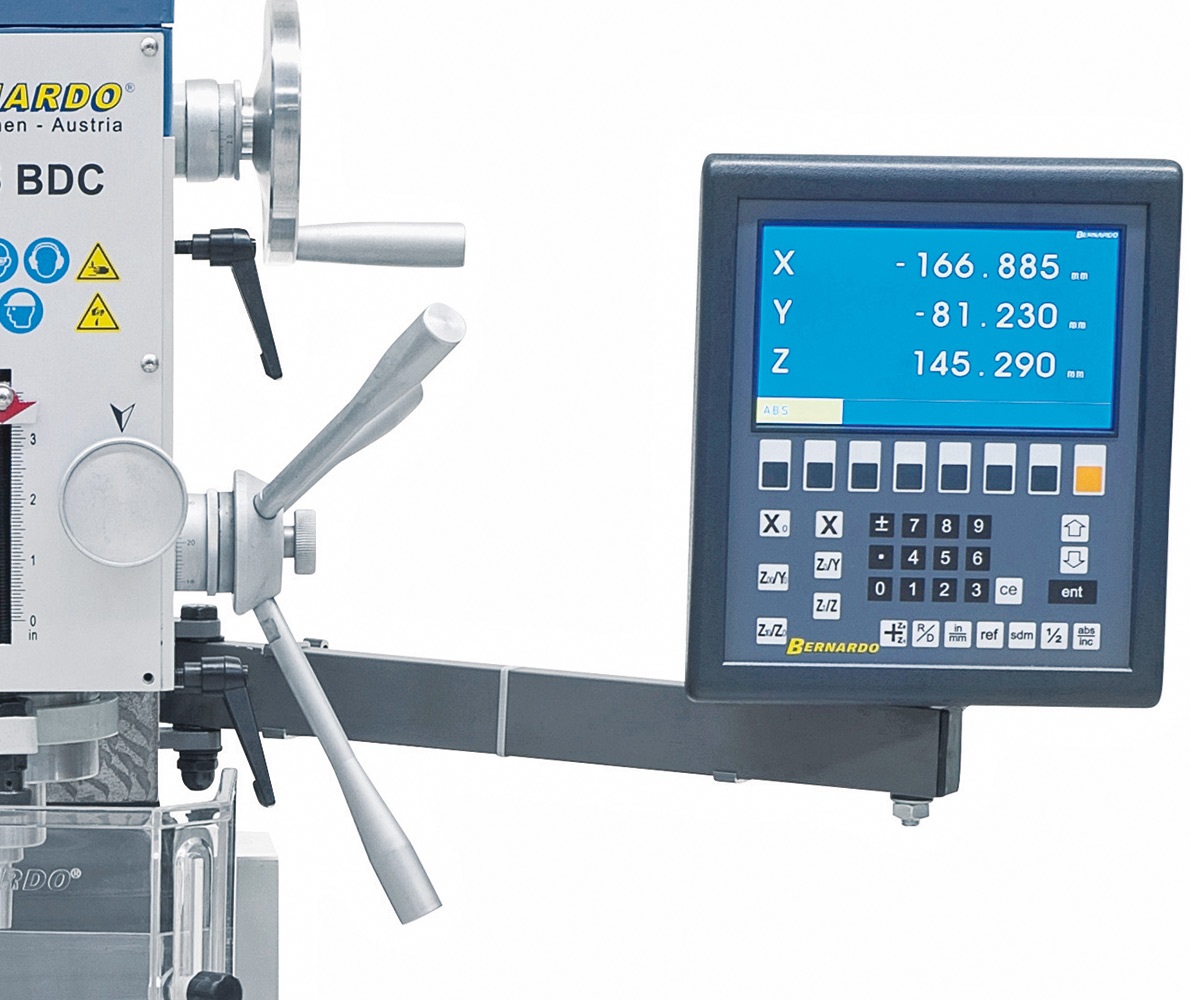

Digitální odměřování ES-12 V ve 3 osách s LCD displejem.
Plynulá regulace otáček v rozsahu 100 - 3000 min⁻¹.

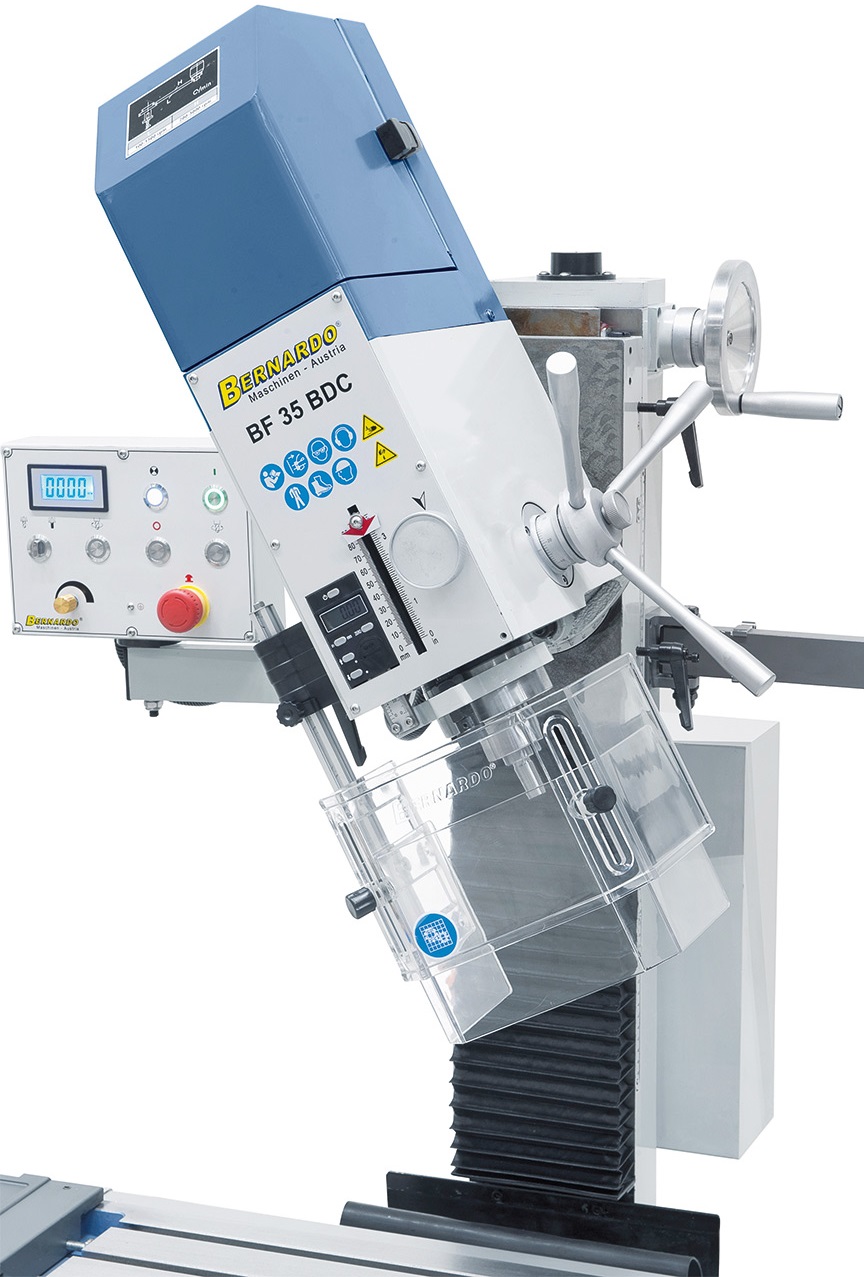

Frézovací hlava natáčecí ±90° pro úkosové frézování a vrtání pod úhlem.
Vysoká přesnost běhu vřetene ≤0,015 mm díky kvalitním ložiskům.

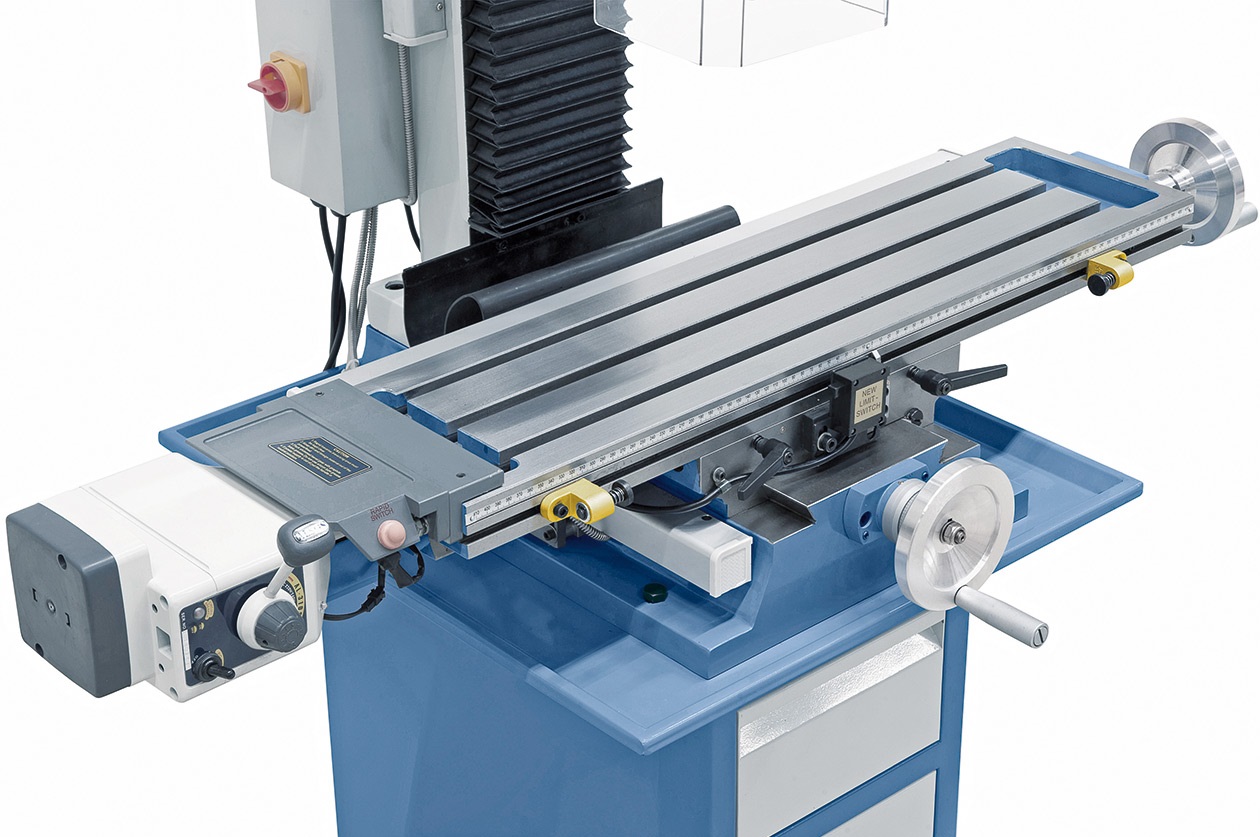

Velký křížový stůl s T-drážkami a jemným seřizováním.
Rybinové vedení os X, Y, Z nastavitelné klínovými lištami.

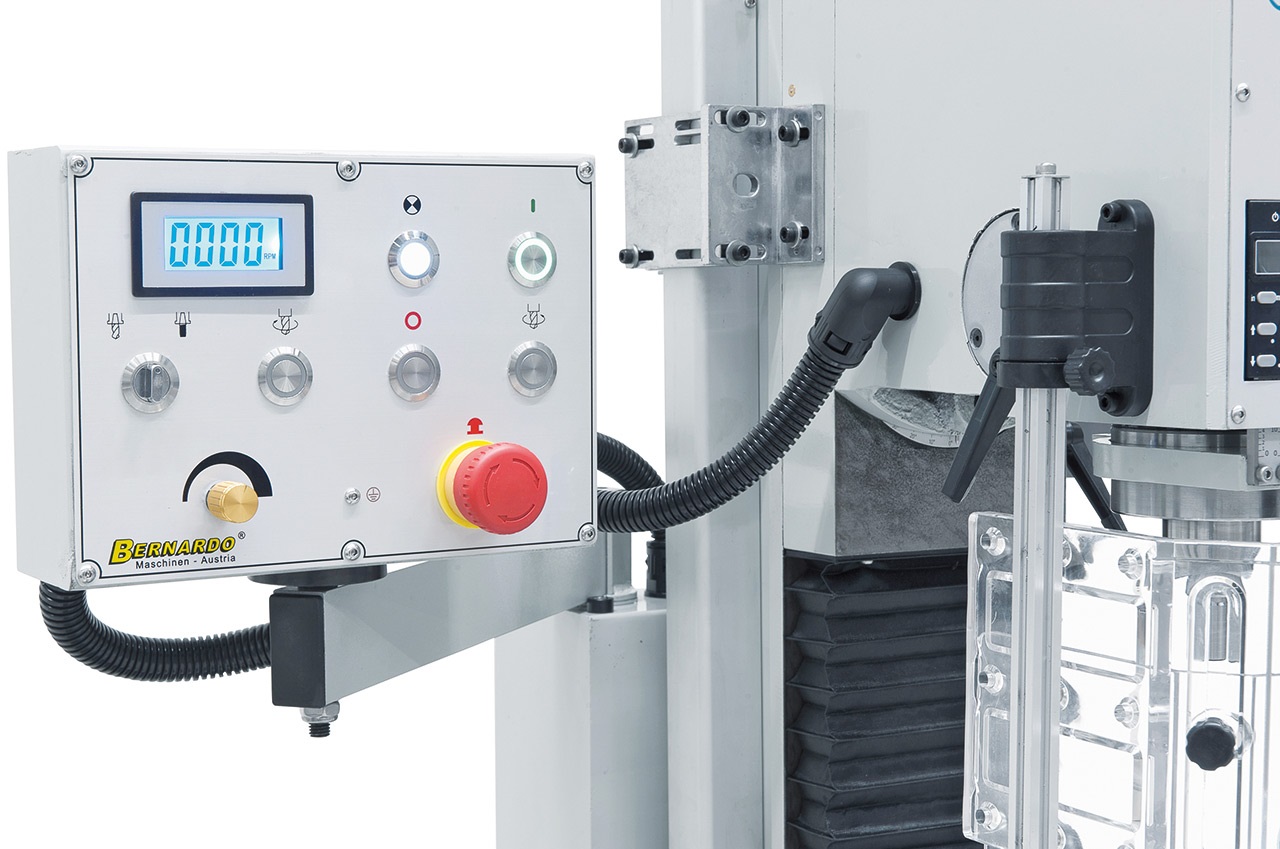

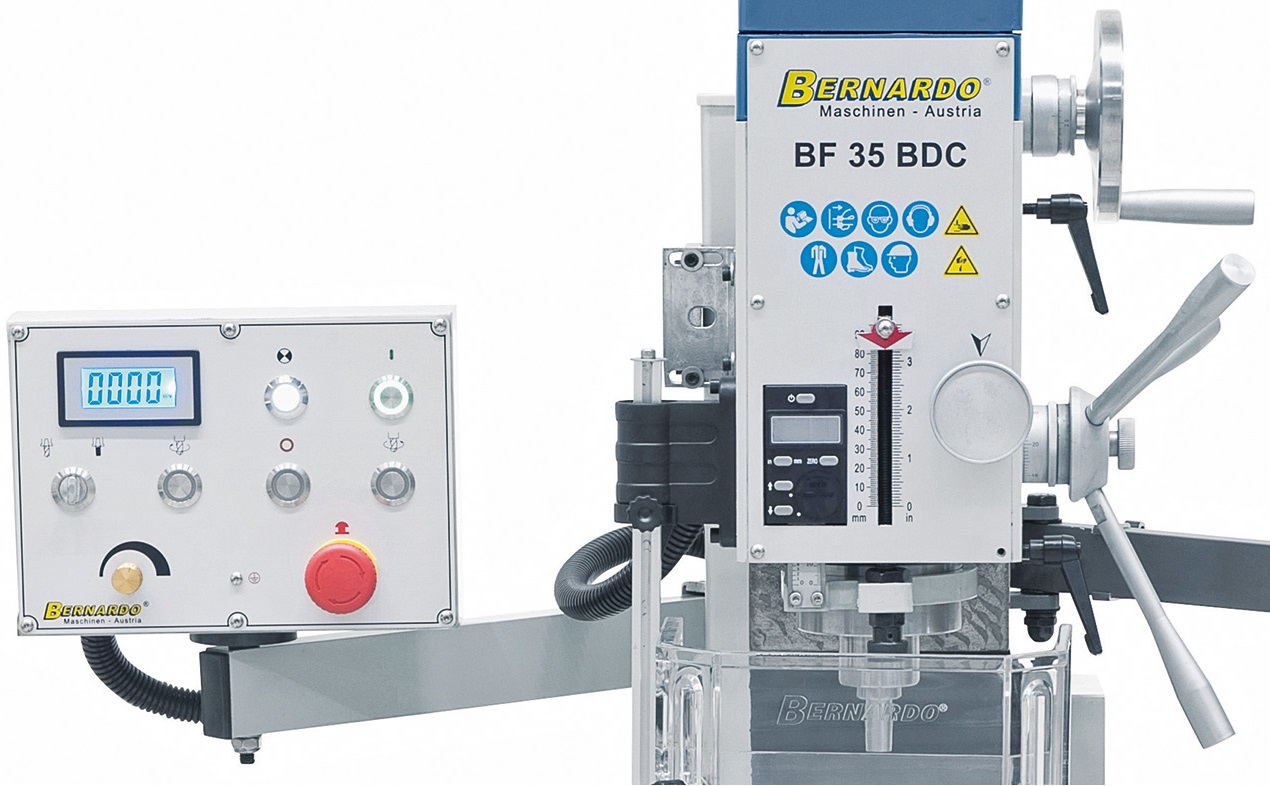

Digitální zobrazení otáček a zdvihu pinoly v základní výbavě.

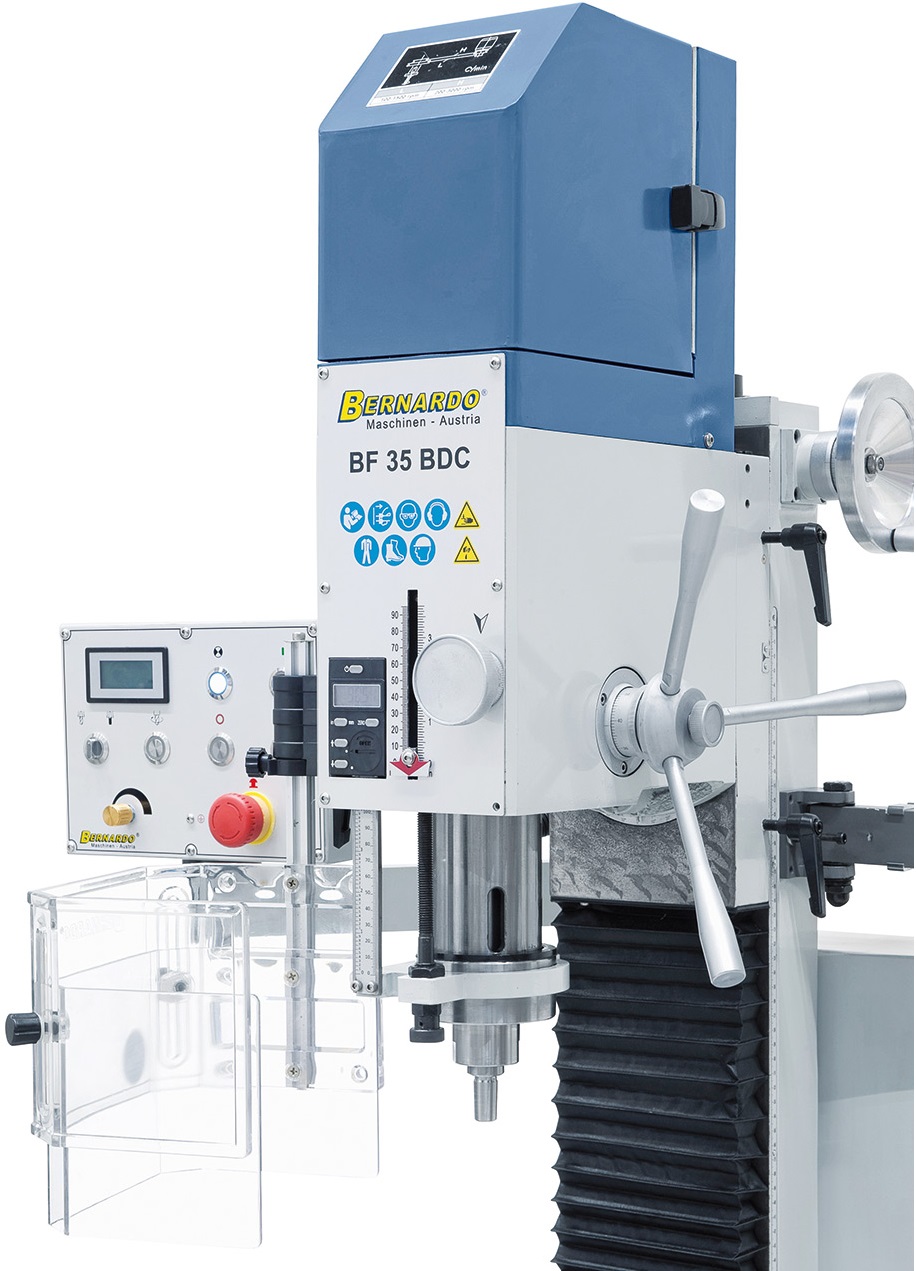

Vysoká bezpečnost díky výškově stavitelnému ochrannému krytu s mikrospínači.

Technické parametry

Motor - výkon S1 100%: 1 500 W
Motor - výkon S6 40%: 2 200 W
Napájecí napětí: 230 V
Průměr vrtáku (ocel): 35 mm
Průměr stopkové frézy: 25 mm
Průměr nožové hlavy: 75 mm
Řezání závitů: M20
Vyložení: 190 mm
Otáčky vřetena (plynule): 100 - 1 500 / 200 - 3 000 min⁻¹
Upínání vřetena: MK 3
Zdvih pinoly: 90 mm
Velikost stolu: 840 × 210 mm
Velikost T-drážky: 14 mm
Vzdálenost vřeteno / stůl: 90 - 440 mm
Dráhy pojezdů (X/Y): 535 / 225 mm
Výškový posun frézovací hlavy: 350 mm
Natočení frézovací hlavy: ±90°
Rozměry (š × h × v): 1 180 × 710 × 1 220 mm
Hmotnost: 210 kg

Rozsah dodávky:

1x Bernardo BF 35 BDC vrtačko-frézka se strojním posuvem a odměřováním 3 os
1x Digitální odměřování 3 os ES-12 V s LCD displejem
1x Strojní posuv Bernardo AL 450 D v ose X
1x Sklíčidlo 3 - 16 mm / B 16
1x Upínací trn MK 3 / B 16
1x Upínací šroub M 12 ve vřeteni
1x Výškově stavitelný ochranný kryt
1x Digitální zobrazení zdvihu pinoly
1x Digitální zobrazení otáček
1x Zařízení pro řezání závitů
1x Filtr EMC dle normy CE
1x Servisní a obslužné nářadí
