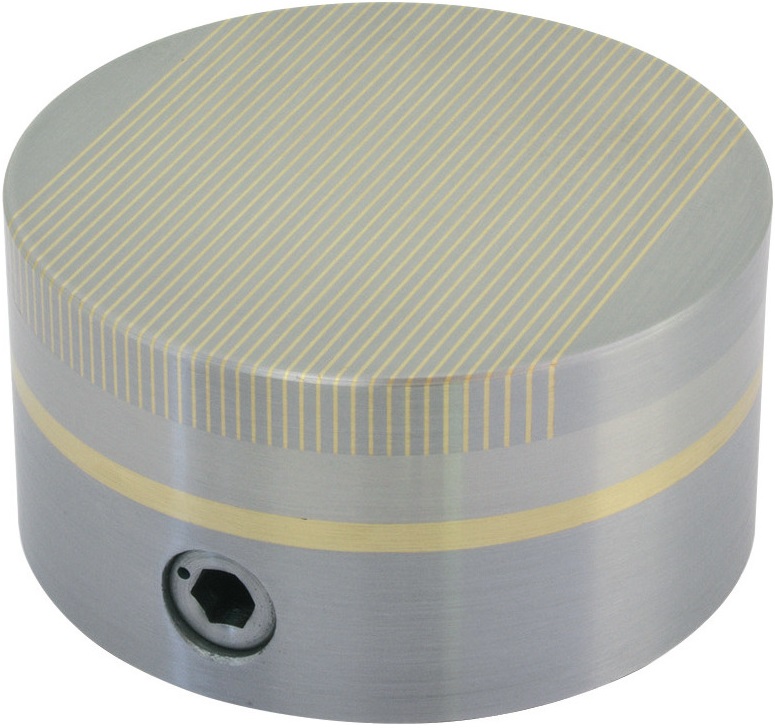

Flaig RNF 10 kruhový magnetický upínač ø 100 mm

Kruhový magnetický upínač Flaig RNF 10 ø 100 mm
Kruhová upínací deska RNF s permanentním magnetem

Provedení:
Systém neodymových magnetů v ocelové kulaté magnetické desce
Magnetickou sílu lze plynule regulovat
V horní ploše jsou integrované koncentrické (soustředné) drážky, které usnadňují vyrovnání obrobku
Kromě toho lze do upínací plochy vyvrtat středicí otvor
Horní desku lze obrábět až do hloubky 4 mm bez jakýchkoliv negativních následků

Použití:
K upínání malých a tenkých obrobků pro soustružení lze s výhodou používat permanentní magnetické kruhové sklíčidlo typu RNF se systémem neodymových magnetů a nízkou výškou

Technické parametry:
Systém neodymových magnetů, ocelové tělo
Max. rozteč pólů: 1,5 +0,5 mm
Přídržný výkon 80 N.cm-2
Výška magnetického pole: 4 mm
Limit opotřebení pólové desky: 4 mm
Posuvný přepínač: MAG-ENT-MAG 135°

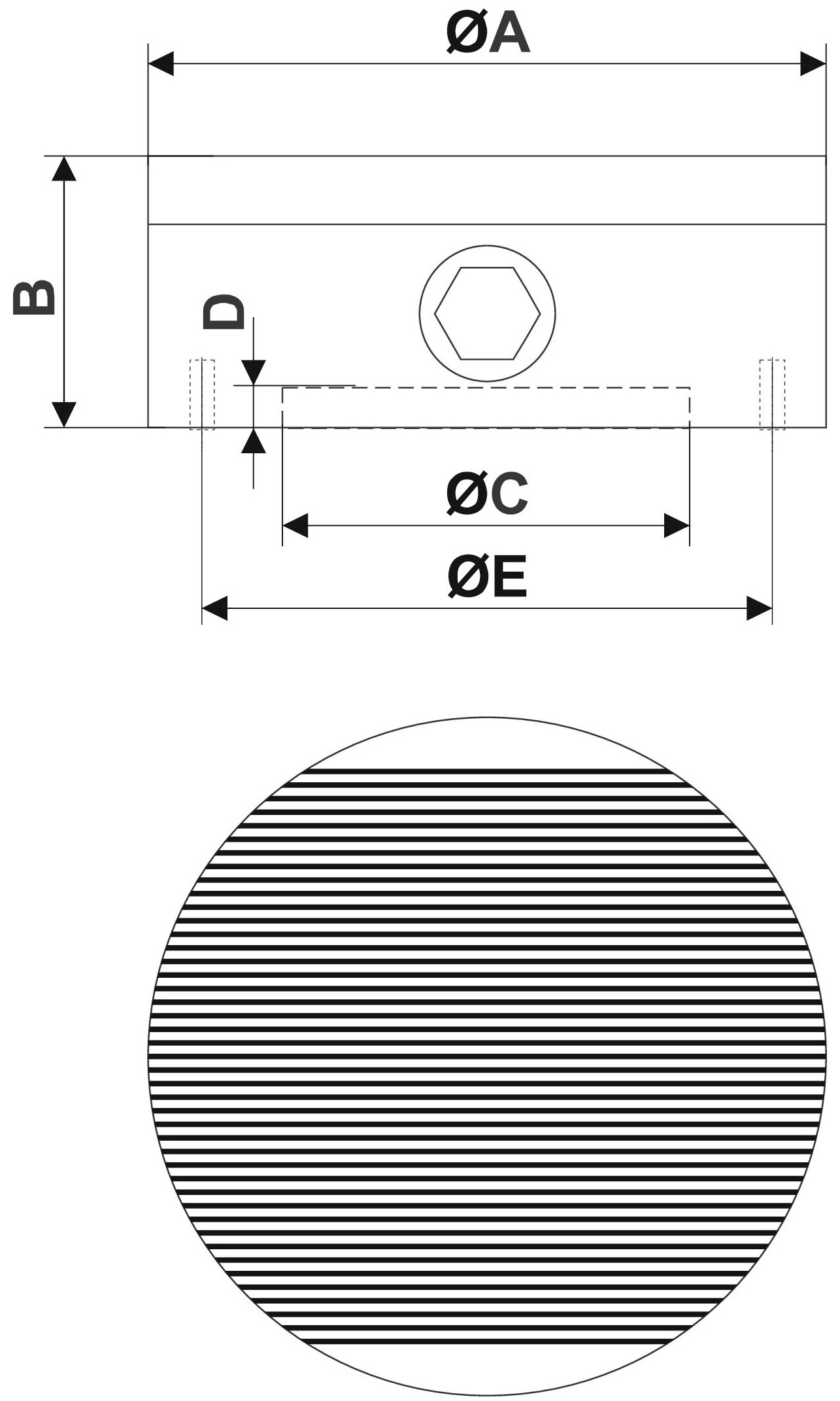

Průměr (A): 100 mm
Výška (B): 50 mm
Průměr (C): 60 mm
Hloubka (D): 4 mm
Průměr roztečné kružnice (E) [mm]: 85 mm
Otvory: 4x M8
Povolené otáčky: max. 1 500/min
Hmotnost 3 kg
