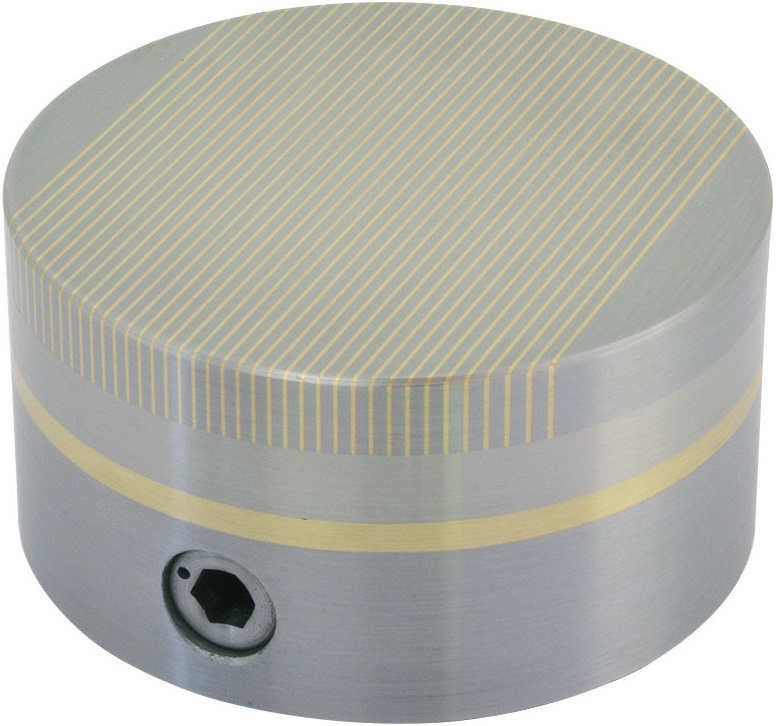

Flaig RNF 13 kruhový magnetický upínač ø 130 mm, 210613

Kruhový magnetický upínač Flaig RNF 13 (ø 130 mm)
Kruhová upínací deska RNF s permanentním magnetem
Provedení:
Systém neodymových magnetů v ocelové kulaté magnetické desce
Magnetickou sílu lze plynule regulovat
V horní ploše jsou integrované koncentrické (soustředné) drážky, které usnadňují vyrovnání obrobku
Kromě toho lze do upínací plochy vyvrtat středicí otvor
Horní desku lze obrábět až do hloubky 4 mm bez jakýchkoliv negativních následků
Použití:
K upínání malých a tenkých obrobků pro soustružení lze s výhodou používat permanentní magnetické kruhové sklíčidlo typu RNF se systémem neodymových magnetů a nízkou výškou

Technické parametry:
Systém neodymových magnetů, ocelové tělo
Max. rozteč pólů: 1,5 + 0,5 mm
Přídržný výkon 80 N.cm-2
Výška magnetického pole: 4 mm
Limit opotřebení pólové desky: 4 mm
Posuvný přepínač: MAG-ENT-MAG 135°

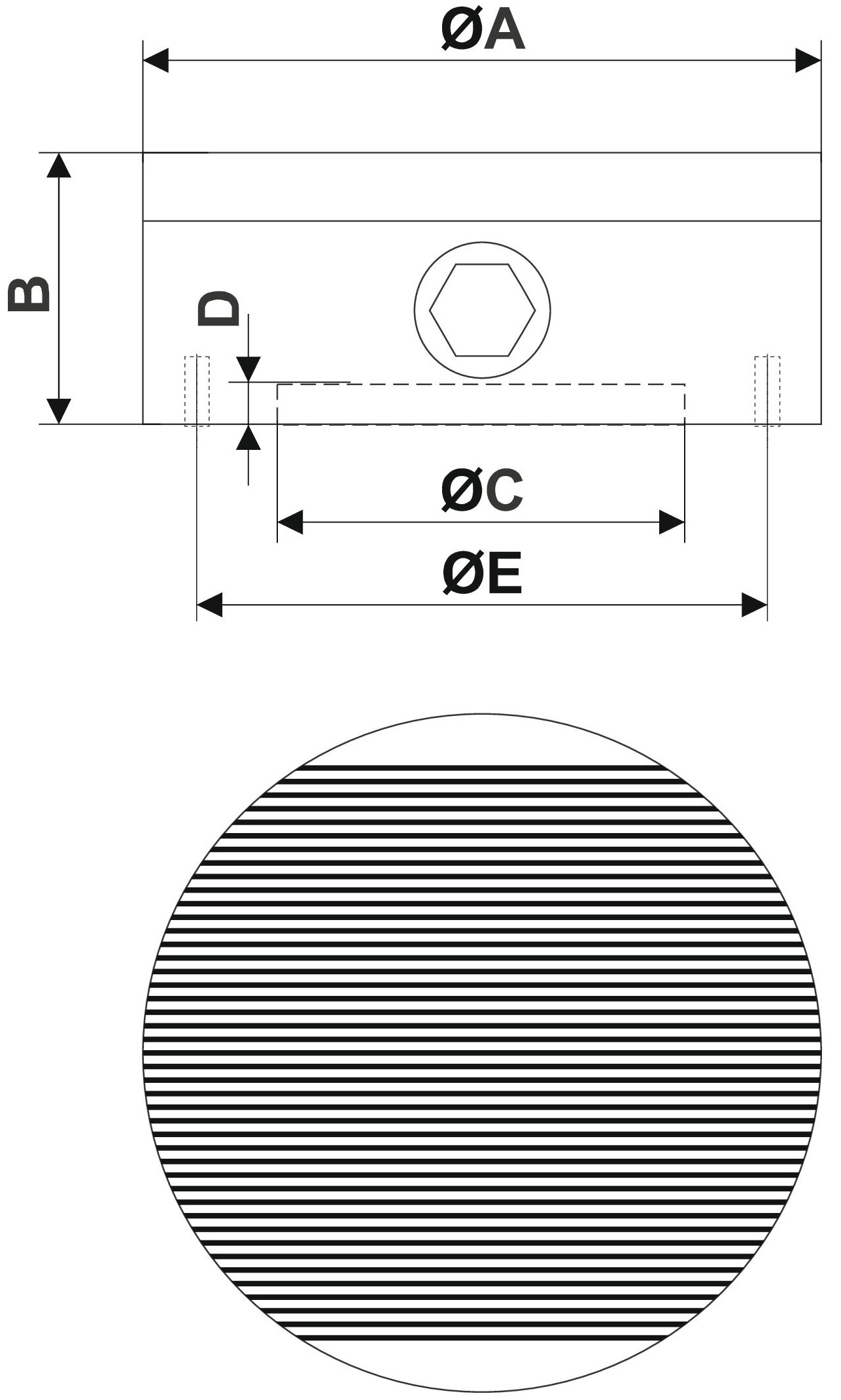

Průměr (A): 130 mm
Výška (B): 50 mm
Průměr (C): 90 mm
Hloubka (D): 4 mm
Průměr roztečné kružnice (E): 115 mm
Otvory: 4x M8
Povolené otáčky: max. 1 200/min
Hmotnost 5kg
