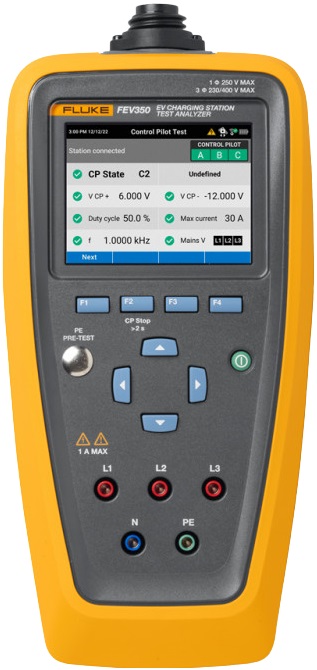

Fluke FEV350/TY2 PRO analyzátor pro testování nabíjecích stanic

Fluke FEV350-TY2 PRO analyzátor pro testování nabíjecích stanic

+ Softwarová licence Trutest

Testovací adaptéry pro připojení a testování dobíjecích stanic elektrických vozidel

Analyzátor FEV350 představuje kompletní řešení pro testování bezpečnosti a provozních vlastností AC nabíjecích stanic pro elektromobily s konektory typu 2 nebo typu 1. Je určen pro techniky, kteří
potřebují provádět a zdokumentovat více testů rychle a efektivně bez nutnosti použití více přístrojů.

Fluke FEV350 nabízí přednastavené plány testů a výsledky měření vyhověl/nevyhověl, což zjednodušuje analýzu a zkracuje čas strávený testováním. Analyzátor nabíjecích stanic pro elektromobily FEV350 je
navržen v souladu s normami IEC/EN 61851‑1 a IEC/HD 60364‑7‑72.

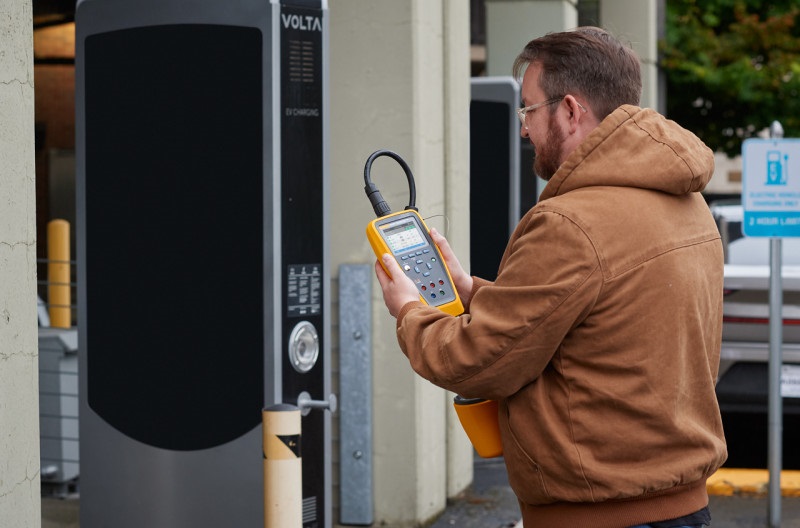

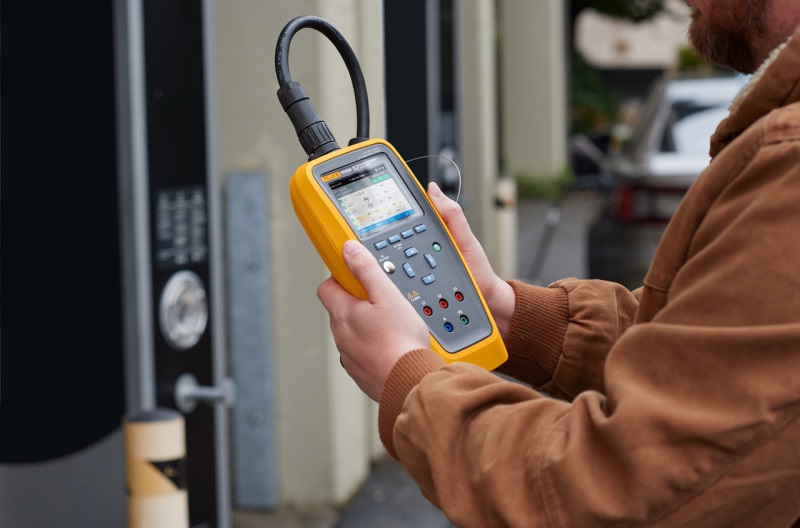

Chcete‑li se připojit k nabíjecí stanici pro elektromobily typu 2 se zásuvkou nebo se připojit k nabíjecí stanici typu 2 s konektorem vozidla, použijte zástrčku FEV300‑CON‑TY2 typu 2. K zajištění maximálního dostupného proudu pro dobíjení lze provádět různé testy včetně kontroly zemního spojení, izolace vodičů, měření napětí a činitele využití (střídy), a to vše pomocí jednoho adaptéru, který lze bezpečně integrovat do portfolia testovacích a měřicích přístrojů značky Fluke. Analyzátor FEV350 umožňuje simulovat chybový stav signálu CP (E) a PE (zemní spojení). Kvůli odstraňování závad nabíjecích stanic není nutné přivážet na pracoviště elektromobil: adaptér při připojení k nabíjecí stanici simuluje elektrické vozidlo a umožňuje snadné testování provozních vlastností a provádění údržby.

Pro některá měření jako je předběžný test PE - uzemění, izolace nebo impedance smyčky je potřebný multifunkční tester (MFT).

Hlavní parametry a funkce:
Vhodné pro dobíjecí stanice pro vozidla s režimem nabíjení 3 (mode 3)
Kompatibilní s dobíjecími stanicemi se zásuvkou EV typu 2a konektory EV typu 2 a typu 1
Předběžný test PE: S touto bezpečnostní funkcí se vodič PE testuje na možnou přítomnost nebezpečného napětí proti uzemnění.
Předběžný test proudového chrániče RCD/RDC‑DD
test aktivace proudových chráničů 30 mA (RCD) a 6 mA (RDC‑DD)
Stav Proximity Pilot (PP) „Simulace kabelu“: S otočným přepínačem PP může adaptér simulovat různé proudové funkce nabíjecích kabelů.
Stav Control Pilot (CP) „Simulace vozidla“: S otočným přepínačem CP State lze simulovat všechny stavy dobíjení.

Měřicí výstupy L1, L2, L3, N a PE slouží pro bezpečné a spolehlivé připojení měřicích přístrojů (například sdružených revizních přístrojů) k provádění testů bezpečnosti a funkce. Díky tomu lze testovat:
Uzemnění
Izolace
Impedance smyčky/vedení
Simulace chybového stavu CP „E“
Simulace chyby PE (chyba uzemnění)
Simulace chyby: zkrat diody, Chyba „D“
Analýza signálu CP ke kontrole komunikace mezi adaptérem (simulované elektrické vozidlo) a nabíjecí stanicí. Napěťová hladina definuje režimy nabíjení a pracovní cyklus tohoto signálu PWM (modulace šířkou impulzů) definuje maximální přípustný dobíjecí proud.
Měření rezistoru PP, měření rezistoru CP

Napájení:
Spotřeba max 3W
Robustní konstrukce, ergonomický design
stupeň krytí IP40
Provozní teplota -10 až 40 °C
Skladovací teplota -20 až 50 °C
Rozměry: 12.3 cm × 6,3 cm × 26,3 cm
Hmotnost: 0,9 kg

Rozsah dodávky:
Analyzátor FEV350/BASIC,
kabel typ2,
Nulovací adaptér TY2,
Magnetický závěs TPAK,
Měkké pouzdro
+ Softwarová licence Trutest
