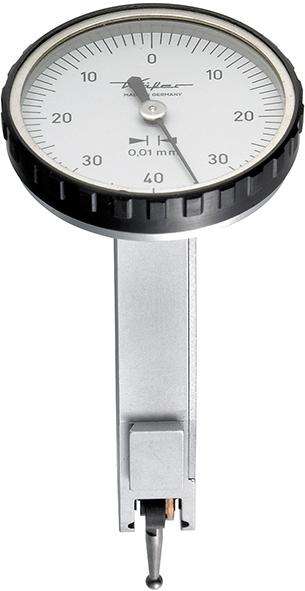

Käfer K 45 páčkový úchylkoměr pr. 40 mm

Kryt chrání rybinovité kolejnice před poškozením, je pochromovaný a odolný proti nárazu
Snímací hřídel je integrována do precizního kulového ložiska
Měřicí mechanismus je uložený v rubínových ložiscích
Automatické přepínání směru měření
Kryt je vybaven třemi frézovanými rybinovými kolejnicemi pro uchycení upínací stopky o průměru 8 mm h6
Měřicí nástavec M1,6 s průměrem 2 mm je osazen kuličkou z tvrdokovu a vybaven otočným vnějším kroužkem
Dodáváno s klíčkem v plastovém boxu

Použití:
kontrola obvodu hřídelí a pouzder
centrování průchozích otvorů
vyrovnání ploch
kontrola paralelity

Provedení:
Tvar A – měřicí nástavec pravoúhlý, výklopný ke stupnici o 240°
Tvar B – měřicí nástavec souběžně výklopný ke stupnici o 240°
Tvar C – měřicí nástavec zpětně výklopný ke stupnici o 240°

Technické parametry:
Rozsah měření 0,5 mm
Odčítání (nonius) 0,01 mm
Očíslování stupnice 0 - 25 - 0
Průměr krytu 40 mm
Délka snímače 35,7 mm
Tvar C – měřicí nástavec zpětně výklopný ke stupnici o 240°
