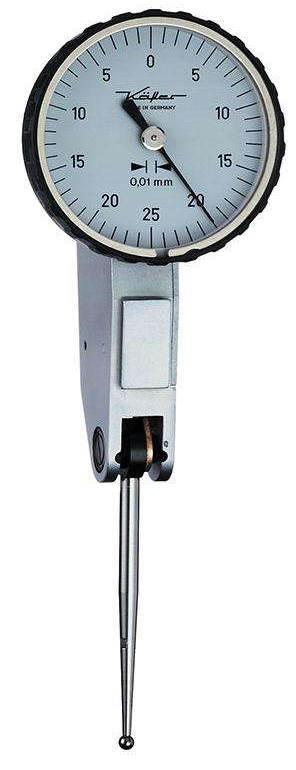

Käfer K 46 páčkový úchylkoměr pr. 40 mm

Kryt slouží k ochraně pochromovaných rybinovitých kolejnic před poškozením a nárazy
Snímací hřídel je integrována do přesného kulového ložiska
Měřicí mechanismus je uložený na krystalech rubínu, což zajišťuje hladký a přesný chod
Zařízení umožňuje automatické přepínání směru měření
Kryt obsahuje tři vyfrézované rybinovité kolejnice pro upevnění upínací stopky s průměrem 8 mm h6
Měřicí nástavec M1,6 o průměru 2 mm je osazen kuličkou z tvrdokovu a vybaven otočným vnějším kroužkem
Součástí balení je klíček a plastový box

Použití:
Ke kontrole obvodu hřídelí a pouzder
Centrování průchozích otvorů
Vyrovnání rovných ploch
Kontrola paralelity

Provedení:
Tvar A – měřicí nástavec pravoúhlý, výklopný ke stupnici v rozsahu 240°
Tvar B – měřicí nástavec souběžně výklopný ke stupnici v rozsahu 240°
Tvar C – měřicí nástavec zpětně výklopný ke stupnici v rozsahu 240°

Technické parametry:
Rozsah měření: 0,2 mm
Odčítání nonius: 0,002 mm
Očíslování stupnice: 0 - 100 - 0
Průměr krytu: 40 mm
Délka snímače: 12,8 mm
Tvar: A – měřicí nástavec pravoúhlý, výklopný ke stupnici o 240°
