14523 samostředící strojní svěrák 113 mm Röhm UZ 2

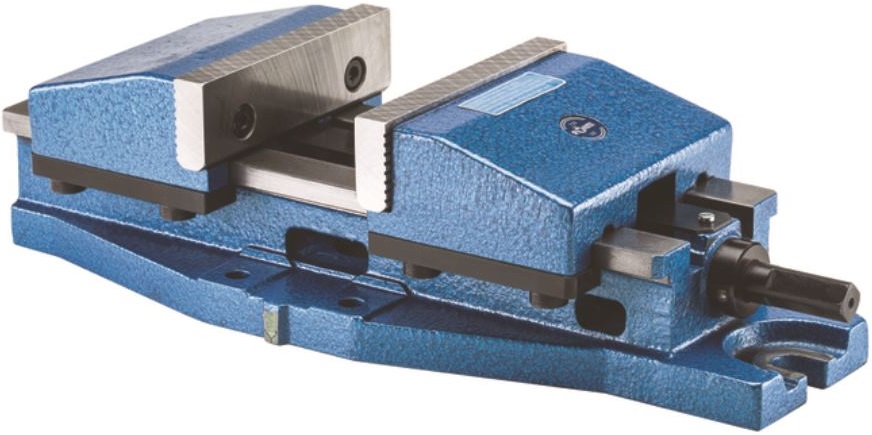

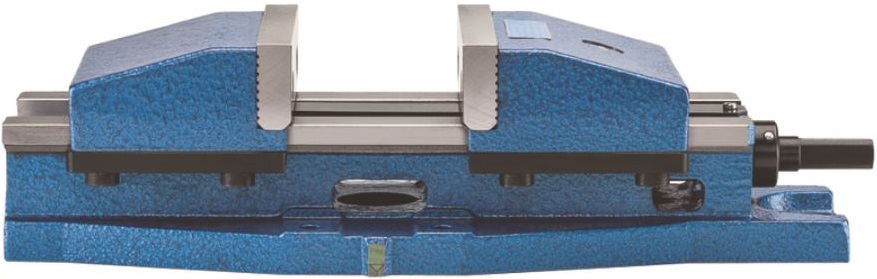

Samostředící svěrák Röhm UZ 2
Strojní svěrák pro rychlé a přesné centrické upínání obrobků na konvenčních obráběcích strojích.
Osvědčený strojní svěrák pro použití ve výrobě
Mechanický, ručně ovládaný upínací systém
V celém upínacím rozsahu je nastavitelný jednou rukou
Optimální poměr ceny a výkonu
Pracovní vřeteno (utahovací šroub) je chráněno před nečistotami a třískami
Rozsáhlý sortiment čelistí
Speciální nízký model svěráku
Boční vodítka čelistí umožňují jednoduché a přesné nastavení svěráku
Vyrobeno ze speciální litiny pro mnohostranné použití
Svěrák má přípravu pro upevnění na otočné desky s úhlovou stupnicí
Součástí základní dodávky jsou ruční klika a upínací čelisti typ SGN: Jedna strana hladká, jedna strana rýhovaná, kalené a přesně broušené
Centrické upínání díky levému a pravému závitu vřetene
Po prvotním usazení svěráku, je obrobek vždy správně vycentrován
Na boku svěráku jsou další 4 montážní a upínací otvory
Konstantní upínací síla při každém upnutí s vysokou přesností opakování při použití momentového klíče

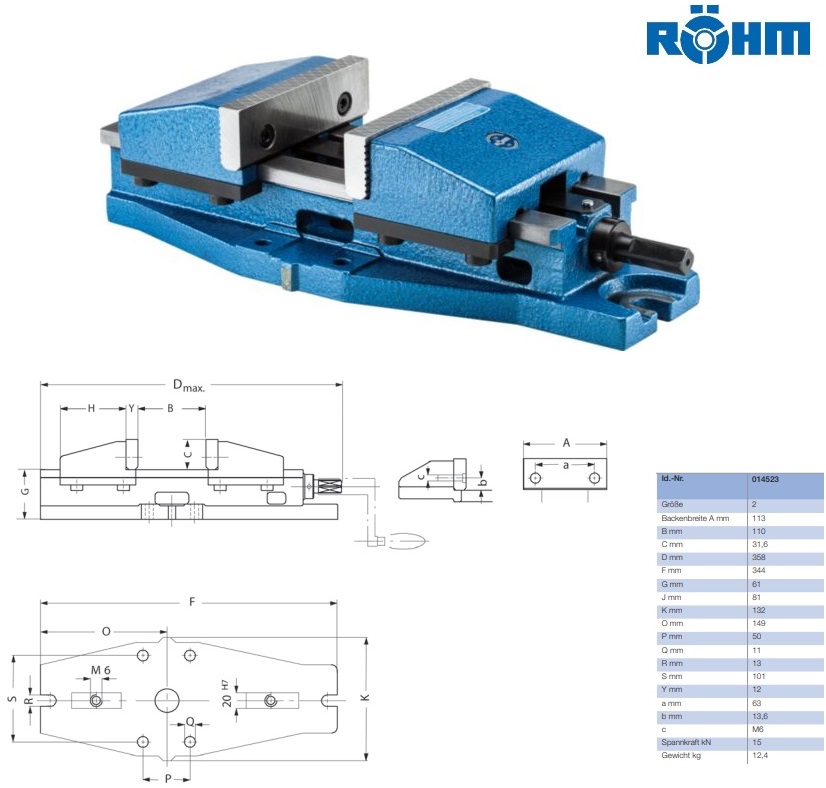

Šířka čelistí (A) 113
Upínací délka (B) 110
Výška čelistí (C) 31,6
Celková délka (Dmax) 358
Délka svěráku (F) 344
Šířka svěráku (K) 132
Výška svěráku (G + C) 91,6
Výška těla svěráku (G) 60 mm
Délka přední části (O) 149 mm
Upínací otvory pro T-drážku (R) 13 mm
Upínací tlak 15 kN
Hmotnost 12,4 kg
