14752 samostředící strojní svěrák 160 mm Röhm UZ 4

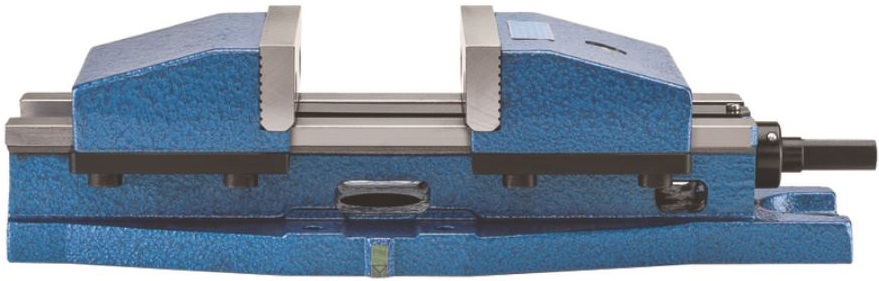

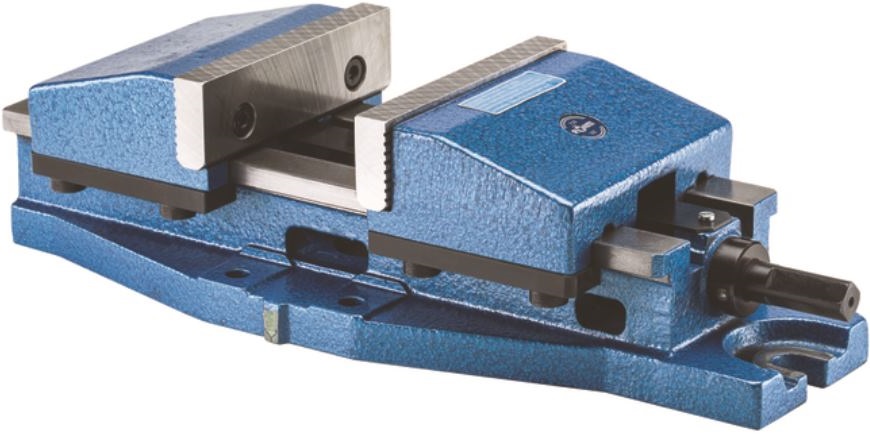

Samostředící svěrák Röhm UZ 4
Strojní svěrák pro rychlé a přesné centrické upínání obrobků na konvenčních obráběcích strojích.
Osvědčený strojní svěrák pro použití ve výrobě
Mechanický, ručně ovládaný upínací systém
V celém upínacím rozsahu je nastavitelný jednou rukou
Optimální poměr ceny a výkonu
Pracovní vřeteno (utahovací šroub) je chráněno před nečistotami a třískami
Rozsáhlý sortiment čelistí
Speciální nízký model svěráku
Boční vodítka čelistí umožňují jednoduché a přesné nastavení svěráku
Vyrobeno ze speciální litiny pro mnohostranné použití
Svěrák má přípravu pro upevnění na otočné desky s úhlovou stupnicí
Součástí základní dodávky jsou ruční klika a upínací čelisti typ SGN: Jedna strana hladká, jedna strana rýhovaná, kalené a přesně broušené
Centrické upínání díky levému a pravému závitu vřetene
Po prvotním usazení svěráku, je obrobek vždy správně vycentrován
Na boku svěráku jsou další 4 montážní a upínací otvory
Konstantní upínací síla při každém upnutí s vysokou přesností opakování při použití momentového klíče

Šířka čelistí (A) 160 mm
Upínací délka (B) 180 mm
Výška čelistí (C) 49,6 mm
Celková délka (Dmax) 495 mm
Délka svěráku (F) 480 mm
Šířka svěráku (K) 180 mm
Výška svěráku (G + C) 123,6 mm
Výška těla svěráku (G) 74 mm
Délka přední části (O) 214 mm
Upínací otvory pro T-drážku (R) 17 mm
Upínací tlak 24 kN
Hmotnost 31 kg
